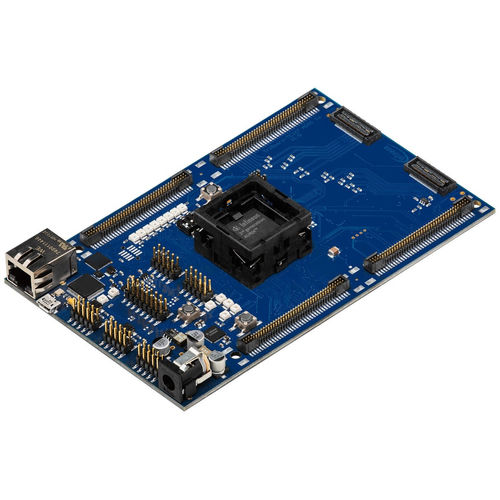

32位微控制器 KIT_A2G_TC377_5V_TRB_S

通用通信片上系统

通过这个通用的AURIX™ TC377评估板，客户可以迅速开始开发、评估和测试他们的软件。TC377TP评估设备安装在一个插座上，因此可以很容易地进行更换，这使得它特别适合于早期项目开发。 可下载的《用户手册》有助于电路板的安装、使用和配置，包括原理图和布局。( 见文件部分 ) 特点概述 英飞凌的TC377 AURIX™ 2G ( TC3xx ) 控制器采用LFBGA-292封装 FlexRay™收发器 高速CAN收发器（支持CAN-FD）。 USB 至 UART 桥接器 以太网千兆PHY 串行Eeprom LIN收发器 水晶20MHz（默认）或外部时钟 USB miniWiggler JDS，便于调试 8个低功率状态LED 8个DIP开关用于配置 可访问控制器的所有引脚 100mm x 160mm (欧式板) 连接器 TC3X7 TriBoard提供各种各样的连接器： 标准电源连接器 用于ASC接口（ASC0）和miniWiggler的Micro USB连接器 用于以太网的RJ45连接器 用于JTAG接口(OCDS)的16针针座 用于DAP、DAPE和DAP_SCR的3个10针接头（DAPE仅适用于仿真设备）。 10针（2x5）接头，用于LIN收发器（LIN）。 2个10针（2x5）接头，用于CAN高速收发器（CAN0和CAN1）。 2个10针（2x5）接头，用于FlexRay™ (ERAY-A和ERAY-B) 四个80针连接器（公头）+四个80针连接器（母头），带有所有I/O信号 可选的ETK连接器 可选的2 x 6针（IEEE1394）插座，用于HSCT 可选的Aurora连接器（仅与仿真设备一起）。
