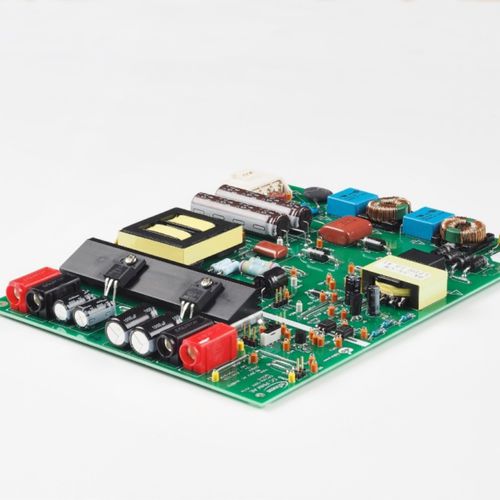

DC/DC变流器 / SMD DEMO-IDP2308-120W

工业可配置CE

该评估板是一个带输出的数字PFC-LLC转换器。它由英飞凌第二代XDP™ SMPS数字多模式PFC-LLC组合控制器IDP2308控制。IDP2308是专门为电视电源系统和其他一般SMPS应用中使用的开关模式电源设计的。 功能摘要 多模式PFC可配置PFC栅极驱动器 同步PFC和LLC突发模式控制 可配置的非线性LLC VCO曲线 可配置的软启动 通过HV引脚进行VAC输入电压感应和X-cap放电 效益总结 集成600V启动单元 基于无芯变压器技术的集成式浮动驱动器 数字化多模式运行，实现更高的效率曲线 通过直接X-cap放电功能和先进的突发模式控制支持低待机功率 通过集成的启动单元和突发模式，消除了辅助电源的存在 UART接口用于通信和在线配置 通过对各种参数的一次性编程能力进行灵活设计 组件列表 XDP™数字多模式PFC和LLC组合控制器（IDP2308） 600V CoolMOS™ CE功率MOSFET（IPD60R400CE，IPD60R1K5CE） 目标应用 LCD-TV电源 普通SMPS
