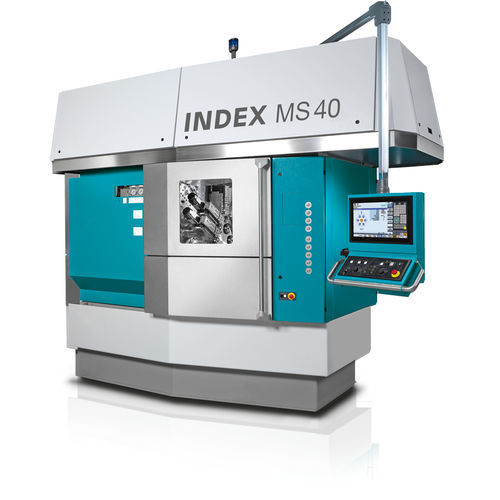

CNC数控车削机床 MS40-63轴多机轴10工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 3轴
- 主轴数量
- 多机轴
- 工具数量
- 10工具
- 直径
40 mm
(1.57 in)- 旋转速度
7,000 rpm, 8,000 rpm
(43,982.297 rad.min-1, 50,265.482 rad.min-1)- 舵机通道
40 mm
(2 in)- 行程X
73 mm, 82 mm
(3 in, 3 in)- Z轴
120 mm, 150 mm
(5 in, 6 in)- 标准功率
10 kW, 13 kW, 14 kW, 24 kW, 65 kW
(13.6 hp, 17.7 hp, 19 hp, 32.6 hp, 88.4 hp)- 最大扭矩
16 Nm, 22 Nm, 31 Nm, 57 Nm
(12 ft.lb, 16 ft.lb, 23 ft.lb, 42 ft.lb)- 重量
7,100 kg
(15,653 lb)
产品介绍
高动力溜板采用滑动导轨（X轴）
套筒采用动液轴承支承，Z轴无磨损
前开式机床，用于棒料加工
采用机器人或直线搬运装置上下料加工卡盘装夹件
采用由三部分组成的端面齿盘在加工位置锁紧回转臂，从而确保刚性达到最高水准
每根同步回转主轴最多配备 6把用于背面加工的刀具
已经包含：操作系统 iXpanel - i4.0 ready 连同18.5"触摸屏和基于Siemens S840D sl
机床设计方案
最多6把刀具，其中2把为动力刀具
回转迅速并借助端面齿盘液压锁紧同步回转主轴
在主加工区外进行加工，便于排屑
借助动力刀具连同C轴和X轴以及电子轴可实现广泛应用
双三轴机床
通过同时加工2个工件进一步缩短单件加工时间
2根同步回转主轴
2个后钻溜板（选配项），分别配备3把刀具，其中最多可配备2把动力刀具
与六轴机床具有相同的配置，且能在两个主轴位置同步进行背面加工
在4根主主轴上进行正面加工
同时在2根同步回转主轴上对切断端进行加工
