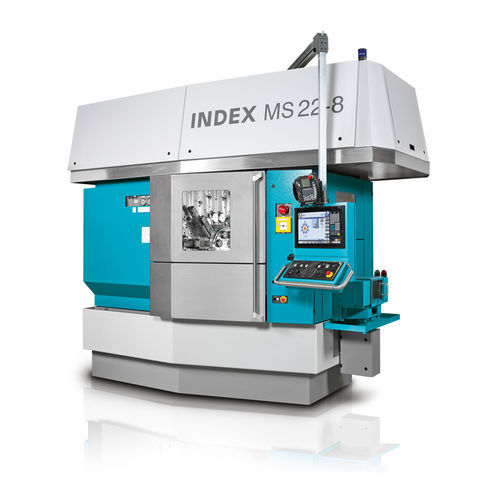

CNC数控车削机床 MS22-83轴静液压多机轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 3轴
- 结构
- 静液压
- 主轴数量
- 多机轴
- 应用
- 复杂部件
- 性能
- 高效率
- 其他特性
- Y轴
- 旋转速度
10,000 rpm
(62,831.853 rad.min-1)- 舵机通道
22 mm, 24 mm
(1 in, 1 in)- 行程X
62 nm
- Z轴
120 mm
(5 in)- 标准功率
9.2 kW, 12 kW, 15 kW, 53 kW, 77 kW
(12.5 hp, 16.3 hp, 20.4 hp, 72.1 hp, 104.7 hp)- 最大扭矩
10 Nm, 11 Nm, 14 Nm, 18 Nm
(7 ft.lb, 8 ft.lb, 10 ft.lb, 13 ft.lb)- 满负荷强度
最多: 131 A
最少: 91 A
- 重量
7,100 kg
(15,653 lb)
产品介绍
高动力溜板采用滑动导轨（X轴）
套筒采用静液轴承支承，Z轴无磨损
采用机器人上下料加工卡盘装夹件
最多16个刀架，配备1根或2根移动轴或Y轴选配项，从而实现灵活应用
MS22-8的优点是多功能。无论是复杂零件还是不同的加工工艺，一切均不在话下。
采用液压锁紧且异常快速的同步回转主轴能实现多种方式的背面加工
已经包含：操作系统 iXpanel - i4.0 ready 连同18.5"触摸屏和基于Siemens S840D sl
通过同时加工2个工件进一步缩短单件加工时间
14个刀架，配备1根或2根轴（也可选配Y轴）
2根同步回转主轴
2个后加工溜板（选配项），分别配备3把刀具，其中最多可配备2把动力刀具
您的受益之处：
可同时加工两个相同的或者不同的工件。
结果：单件加工时间很短。
采用同步背面加工方式实现八轴加工
采用最多15个刀架X/Z（可选配Y轴）进行正面加工
同时对切断端进行加工
具有1根同步回转主轴
1个后加工溜板
丰富的加工方式
可加工非常复杂的工件
您的受益之处：
在后加工时间确定的情况下缩短节拍时间
PDF产品目录
INDEX MS22-8
16 页
