CNC数控车削机床 B500
双轴刚性通用

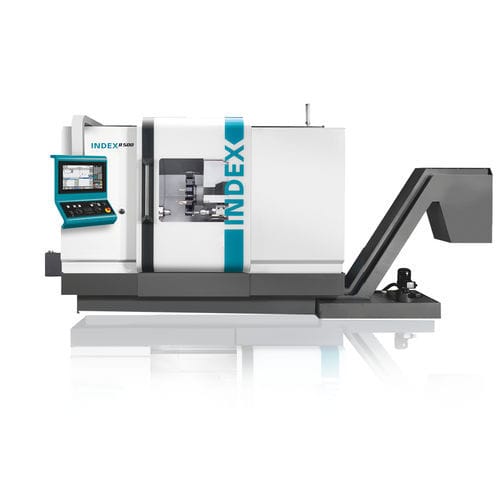

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 2

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 3

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 4

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 5

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 6

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 7

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 8

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 9

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 10

CNC数控车削机床 - B500 - INDEX Drehmaschinen - 双轴 / 刚性 / 通用 - 图像 - 11

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 INDEX Drehmaschinen 网站

产品规格型号

操控类型: CNC数控
轴数量: 双轴
结构: 刚性, 通用
工具数量: 12工具
传动系统: 带式加力
性能: 高精度
其他特性: Y轴
直径: 250 mm, 400 mm
(9.84 in, 15.75 in)
旋转速度: 3,150 rpm
(19,792.034 rad.min-1)
零件长度: 750 mm, 1,200 mm
(30 in, 47 in)
舵机通道: 82 mm, 102 mm
(3 in, 4 in)
行程X: 360 mm
(14 in)
Z轴: 750 mm
(30 in)
快进X: 40 m/min
快进Z: 40 m/min
标准功率: 10 kW, 15 kW, 20.5 kW, 30 kW
(13.6 hp, 20.4 hp, 27.9 hp, 40.8 hp)
最大扭矩: 136 Nm, 204 Nm, 622 Nm, 910 Nm
(100 ft.lb, 150 ft.lb, 459 ft.lb, 671 ft.lb)
切削液容量: 300 l
(79 gal)
满负荷强度: 94 A
整体长度: 3,595 mm
(142 in)
整体宽度: 1,900 mm
(75 in)
总高度: 2,290 mm
(90 in)
重量: 9,850 kg
(21,716 lb)

产品介绍

加工区域方案结构清晰，且符合人体工程学要求刚性矿物铸件床身采用45°整体结构，为高精度提供保障工作主轴采用皮带驱动，扭矩高棒料通孔直径 102 mm，最大卡盘直径 400 mm 正交直线Y轴满足高精度需求数控尾座，具有伺服控制的坐标轴 Siemens 840D sl已经包含：iXpanel - i4.0 ready 及18.5"触摸屏模块化机床设计 INDEX B500是对现有加工解决方案进一步开发所获得的成果。此新型通用车床应用灵活，具有个性化装备，不仅可用于单件和小批量制造，而且也能用于大批量生产。在无数设计细节中都充分体现出了数十年所积累的专业技能，如：在主主轴上方的面板上有一个开口，确保使用长镗杆时不会发生碰撞。部件主主轴用于轴分度的制动器数控尾座伺服控制，可任意定位采用大尺寸滚动导轨推力可编程，最高达到10000 N 锥柄顶尖 MK5 或 SK30 中心架（选项）可伺服定位可数控编程夹紧范围：12 - 152 mm 取件装置（选项）最大直径 = 80 mm 最大长度 = 200 mm 最大重量 = 8 kg
