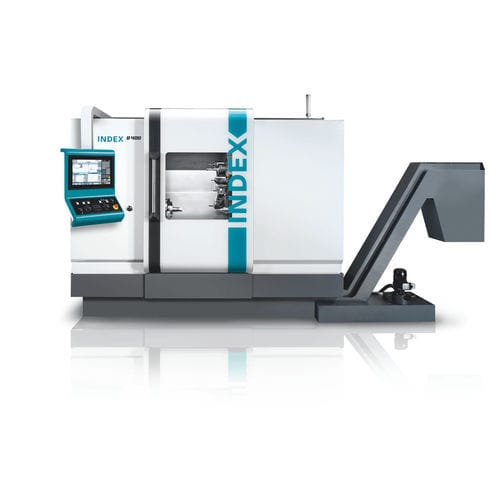

CNC数控车削机床 B400 双轴3轴刚性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 双轴, 3轴
- 结构
- 刚性, 通用
- 主轴头
- VDI 30, VDI 40
- 工具数量
- 12工具
- 传动系统
- 带式加力
- 性能
- 高精度, 高效率
- 其他特性
- Y轴
- 直径
315 mm
(12.4 in)- 旋转速度
4,000 rpm
(25,132.741 rad.min-1)- 零件长度
750 mm
(30 in)- 舵机通道
82 mm
(3 in)- 行程X
360 mm
(14 in)- Z轴
750 mm
(30 in)- 快进X
40,000 mm/min
(26 in/s)- 快进Z
40,000 mm/min
(26 in/s)- 标准功率
16 kW, 24 kW, 40 kW
(21.8 hp, 32.6 hp, 54.4 hp)- 最大扭矩
375 Nm, 460 Nm
(277 ft.lb, 339 ft.lb)- 整体长度
3,251 mm
(128 in)- 整体宽度
1,900 mm
(75 in)- 总高度
2,290 mm
(90 in)- 重量
7,800 kg
(17,196 lb)
产品介绍
加工区方案结构清晰，且符合人体工程学要求
刚性矿物铸件床身采用45°整体结构，为高精度提供保障
工作主轴采用皮带驱动，扭矩高
正交直线Y轴满足高精度需求
数控尾座，具有伺服控制的坐标轴
Siemens 840D sl已经包含：iXpanel - i4.0 ready 及18.5"触摸屏
模块化机床设计
INDEX B400是对现有加工解决方案进一步开发所获得的成果。此新型通用车床应用灵活，具有个性化装备，不仅可用于单件和小批量制造，而且也能用于大批量生产。在无数设计细节中都充分体现出了数十年所积累的专业技能，如：在主主轴上方的面板上有一个开口，确保使用长镗杆时不会发生碰撞。
部件
主主轴
扭矩 550 Nm（40% 占空比）
用于轴分度的制动器
具有十字滑台结构的星形刀塔
最多可在低于车削中心70 mm的情况下加工
6000 rpm，8.8 kW，19.5 Nm (25%占空比)
数控尾座
伺服控制，可任意定位
采用大尺寸滚动导轨
推力可编程，最高达到10000 N
锥柄顶尖 MK5 或 SK30
中心架（选项）
可伺服定位
可数控编程
夹紧范围：12 - 152 mm
下料装置（选项）
最大直径 = 80 mm
最大长度 = 175 mm
最大重量 = 8 kg
