粗糙度测量系统

激光共焦自动

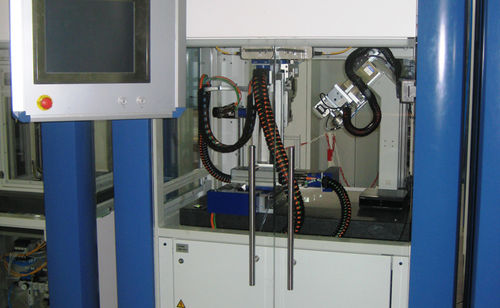

- 占地面积小（宽：1522，深：1263，高：2100）mm³。 - 用于非接触式测量的共焦激光扫描位移传感器 - 总的工艺周期时间：1.2分钟 - 测量范围：±0.3 mm - 分辨率： 0.01 µm - 参考距离：6毫米 - 线性度偏差：±0.5%的F.S.。 - 实时过程控制 - 直观的HMI设计 - 自动零件处理系统 - 洁净室等级ISO 8或更高 IMSTec粗糙度测量站是矫形外科植入物涂层自动化整体概念的一部分。它代表了100%自动化和无接触零件表面粗糙度测定的高端解决方案。一个集成的高精度激光扫描传感器安装在一个用于测试部分移动的线性马达轴上，提供可重复的粗糙度测量。为了控制质量，粗糙度测量系统定期进行监测，并使用单一的认证参考样品。自动化的零件处理过程使平均协助时间最大化。 IMSTec的全自动零件表面粗糙度测定系统的目标是测量应用，特别是医疗设备，如骨科植入物。粗糙度测量系统的关键部件是一个高精度的共焦激光扫描位移传感器。当零件/夹具组件被装入测量站时，它将被安装在一个固体花岗岩平台上的七个执行器组合定位，以进行粗糙度测量，这些执行器放置在四个阻尼元件上，以提高稳定性和准确性。
