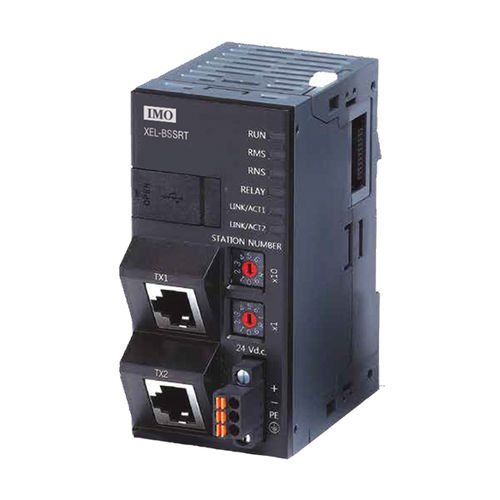

以太网转换接头 XEL-BSSRT

通信接口母端

智能 I/O 以太网接口 主要功能 - 模块化 I/O 系统 - 每个基座最多 8 个 I/O 模块 - 可拆卸端子排 - 结构紧凑 - 可安装在 DIN 导轨上 - 模拟量 I/O，包括 mA/V、热电偶和 RTD - 与 Modbus TCP 和以太网 IP 兼容 技术规格 - 所需电源（稳态） 550mA @ 24VDC 仅 2 类电源 - 主电源范围 19.2 - 28.8VDC - 输出功率 1500mA @ 5VDC - 端子类型 弹簧夹 - 端子扭矩额定值 0.6Nm (5.2lbs/in) - 工作温度 0 - 55°C - 存储温度 -25°C 至 +70°C - 相对湿度 5 至 95%RH（无冷凝） - 尺寸（高 x 宽 x 深）90 x 43.5 x 72.8 毫米（3.54 x 1.71 x 2.87 英寸） - 重量 114 克 - 抗噪能力符合 IEC 1131-2、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4 标准 通信规格 - 数据传输速度 10/100/1000Mbps - 流量控制 全双工/半双工 - 连接器 RJ-45 (8P8C)，2 个端口 (AutoMDIX) - 内置交换机 非网管型 - 协议 Modbus TCP、以太网/IP、BOOTP、DHCP - 通信电缆 CAT5e S-FTP - 静止超时 10 秒 - 从 i3 配置器进行 IP 配置，使用 Boot/p、XG5000 I/O 规格 - 兼容 I/O XGB - 支持的模块（每个基座） 8 - 数字 I/O，最大（每个基座）256（输入和输出） - 模拟量 I/O，最大（每个基数）32（输入和输出） - I/O 限制（每个系统） 仅受可用寄存器/变量空间的限制 - 为 I/O 模块供电 最大 1500mA @ 5V DC
