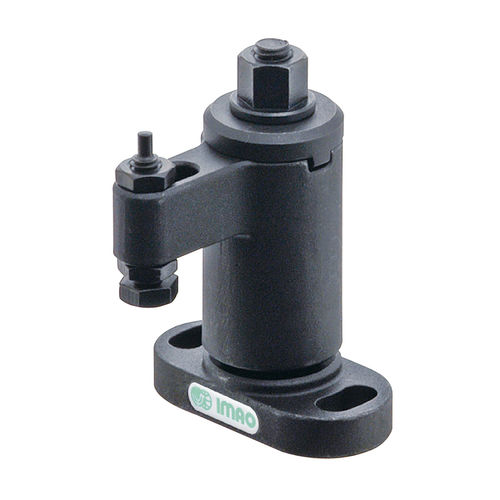

机械夹持单元 QLSWC手动用于零件加工用于加工车间
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 机械, 手动
- 应用
- 用于零件加工, 用于加工车间
- 其他特性
- 钢
- 力度
最多: 7.5 kN
最少: 2.3 kN
产品介绍
QLSWC: 用于扭矩控制的摆动式夹钳
- 用扭矩扳手控制夹紧力的手动摆动夹钳
- 螺纹锁紧机构允许更长的夹紧行程和更大的夹紧力
- 是加工、装配和检查夹具的理想选择。
- 既能夹住粗糙的表面，也能夹住已完成的表面。
钳臂在工件上摆动到位，通过转动六角头直接夹紧。
钳臂的摆动方向。顺时针（右）。
夹紧力：2300至7500N
允许的螺钉扭矩：6至45牛
材料
底座，垫圈，法兰螺母，夹持主轴。S45C钢，经淬火和回火，黑色氧化处理
本体：SCM440钢，经淬火和回火处理，黑色氧化处理
数据表：https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
---
