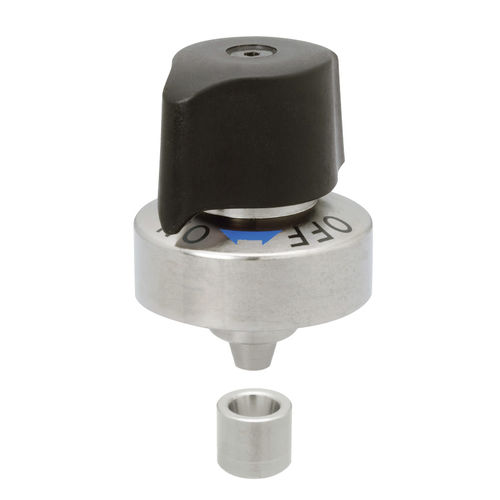

一键式分度夹(法兰盘)
快速紧固和精确定位,便于机器更换!
一键式分度夹是一种快速紧固件,具有精确的定位功能,可通过滑动或旋转进行位置调整。
锥形表面接触提供+/- 0.05的重复性,ON/OFF标记和点击消除了人为错误。
-快速夹持
只需转动四分之一的旋钮
操作简单
-锥形表面定位
锥面接触无间隙
定位重复性。+/- 0.05
-高夹紧力和允许的轴向载荷
原有凸轮锁紧机构的夹紧力为170N。
无轴向负荷的位移
-可见的安全
夹紧时,旋钮发出咔嗒声。(ON)
红色指示灯显示松开夹具时。(OFF)
-法兰式
从机身后侧安装。
旋钮位置可以设置在所需的位置。
-技术信息-
夹紧力140N/170N
弹簧压力9N
允许载荷900N/1300N
耐热温度80度
-材料
本体:SCM440钢(无电解镀镍)。
锥形销:SCM435钢(无电解镀镍)。
指示器。A5056铝合金(阳极氧化)红色。
把手:聚酰胺(玻璃纤维增强)黑色
---
