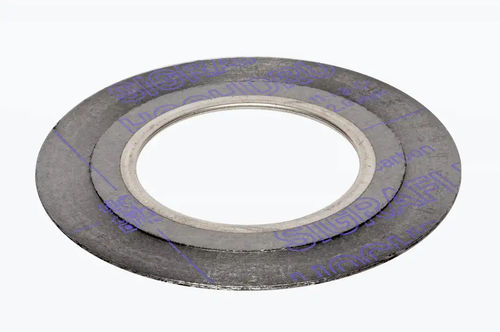

基本设计与带内孔的 SIGRAFLEX® Hochdruck 平垫圈一致。不过,该密封件的外部区域也是预压的。由于表面积减小,平垫圈安装时所需的表面应力也更小。
垫片特性 DIN 2505 V
K0×Kd [N/mm] - 20 × bd
K1 [mm] - 1,3 × BD
垫片特性 DIN 28090
бVO [N/mm²] - 200
бVU 0,1 [N/mm²] - 20
米 (标准 28090) - 1.3
бBO 150 °C [N/mm²] - 180
бBO 300 °C [N/mm²] - 130
垫片特性 ASME
m (ASME) - 2.5
Y [PSI] - 2200
认证和测试报告
TA Luft 2002 (VDI 24A0/2200)
防火测试
抗爆性
BAM 氧气
BAM 氧气(液态)
气体(DIN 3535-6)
EG 1935/2004
法兰形状
自定心,凸面(IBC 形式) - 带隔板
带隔板
---
