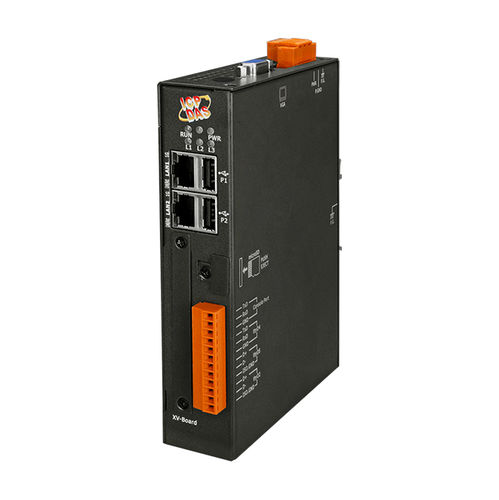

通信网关 IEC850-211-S

TCP以太网IP

一个国际标准，定义了变电站智能电子设备的通信协议。它是由国际电工委员会（IEC）技术委员会57电力系统参考架构制定的。该标准的目的是指定要求并提供一个框架，以实现不同供应商提供的IED之间的互操作性。该协议可以通过TCP/IP网络或使用高速交换以太网的变电站局域网运行，以获得低于四毫秒的必要响应时间，用于继电保护。 IEC850-211-S是一个网络网关，允许IEC-61850 MMS客户端作为Modbus TCP客户端访问Modbus TCP网络。IEC-61850协议被用于变电站自动化。IED通过IEC-61850协议与其他IED或SCADA交换信息，用于保护和控制设备。IEC850-211-S支持逻辑节点GGIO和数据对象Ind, IntIn, SPCSO, ISCSO。它还支持数据集和非缓冲报告功能，与客户交换数据。数据映射规则可以通过ICPDAS Utility进行配置。 通过IEC-61850读/写Modbus寄存器 通过实用程序将Modbus寄存器自动映射为IEC-61850数据对象 支持逻辑节点GGIO和数据对象Ind, IntIn, SPCSO, ISCSO 通过 "操作前选择 "功能提供安全的远程操作 支持Modbus功能代码1、2、3、4、5和6 允许多达32个Modbus TCP服务器和5个IEC-61850 MMS客户端连接 允许总共9600个Modbus寄存器。(包括线圈、离散输入、输入寄存器和保持寄存器) 通过工具提供ICD文件
