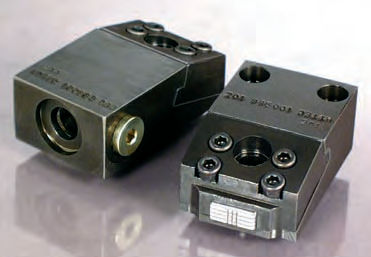

边缘夹具 100 series

Hytec 的边缘夹具具有三种功能：定位工件、水平夹紧辅助定位器和垂直夹紧主定位面。这种水平和垂直的组合夹紧力可以定位和固定许多工件，而无需使用其他夹具。 相对于夹紧力，这些卡箍的结构非常紧凑，有传统安装式和多歧管安装式两种。其高度仅为 1 英寸，低矮的设计使其能够保持在大多数工件的下方，从而使工件上表面的加工不受任何限制。 100986 卡箍设计紧凑，适用于歧管安装。100863 卡箍有三个压力端口，便于安装和多个卡箍的连锁。0.188 英寸的大行程可补偿工件的变化。 包括可拆卸的安装/定位衬套。 - 15 度夹紧角 - 硬化、锯齿状、电镀夹钳 - 单作用 - 硬化工具钢活塞 - 三个压力端口 (100863) - 紧凑型设计 - 双镀锌回位弹簧 - 传统型和歧管安装型
