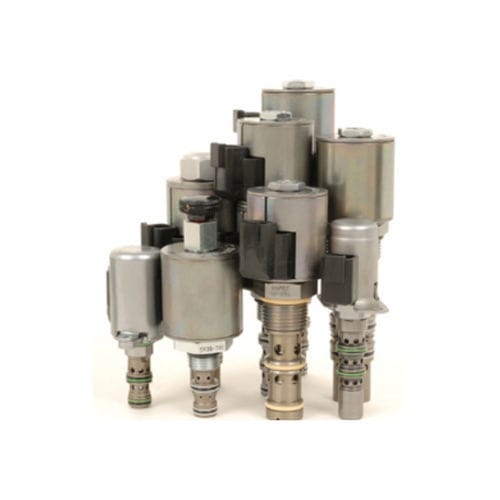

芯阀门 HSP12-47C

液压旋入式线圈

HSP12-47C是一个高压、比例、4口、3位、阀芯式、旋入式、插装式的液压电磁阀。 操作方法 断电时，HSP12-47CX阻断所有端口。当S1线圈通电时，允许流量从3到4，从2到1。当S2线圈通电时，允许流量从3号口流向2号口，从4号口流向1号口。在工作口流量因油缸比例而不相等的回路中，较高的回流应被引向4号口。 手动超控操作 对于正常的阀门操作(中位)，手动超控销必须安装在中心凹槽内(旋钮上的内径槽与线圈螺母的顶部一致)。要将阀门从中位手动转移到激活线圈S1的功能，需将旋钮稍稍向下推，逆时针旋转90度，然后拉动。要在这个位置锁定，再逆时针旋转旋钮90度，就可以锁定在上面的锁定槽里。要从空档手动换档，激活线圈S2功能，旋钮被完全推下。要在此位置锁定，顺时针旋转旋钮90°，锁定在下部的锁定槽中。手动超控功能是为紧急使用而设的，不用于连续操作。 特点 手动超控选项 连续工作额定线圈 高效的湿式电枢结构 防水电子线圈的等级高达IP69K 所有的HyPerformance产品都按照NFPA规范T2.6.1进行了测试。 并在90%的验证水平和99%的保证水平上进行测试。 流体。 矿物基或合成液压油具有润滑性能 流体的粘度范围。 7.4到420cSt 最大操作污染水平。 18/16/13 per ISO 4406
