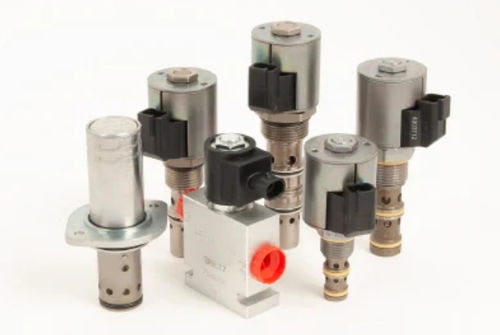

4通电磁阀 SPCL16-40

常闭液压螺旋式

电磁比例阀阀芯，4口，常闭 美国专利# 7,921,880 SPCL16-40是一个电磁操作、4口、常闭、提动式、比例、旋入式液压插装阀，设计用于低泄漏、阻断和保持负载的应用。通电后，提升阀芯，使流量从端口4流向端口1、2和3，端口2和3的流量是典型的负载感应应用，包括一个用于隔离的单向阀。 特点 行业通用的腔体。 连续工作的额定线圈。 高效的湿式电枢结构。 可选的防水E型线圈，防护等级高达IP69K。 减少歧管的空间要求。 油液。 矿物基或具有润滑性能的合成液压油 流体的粘度范围。 7.4到420cSt 最大操作污染水平。 20/18/14，根据ISO 4406 单位重量。 0.50公斤（1.11磅） 内部湿表面积。 385 cm² (59.7 in²) 阀门电感。 173.3 mH at 1.2 mA 最大控制电流。 1.2 mA 阈值电流。 0.40 至 0.60 mA 对于标准动圈 颤振PWM频率。 100 Hz 建议 腔体。 VC16-4SPCL 16尺寸-4路腔体 滤芯安装力矩。 129至142 N-m (95至105 ft-lb) 线圈螺母扭矩。 6.8至9.5 N-m (5至7 ft-lb) 方向限制。
