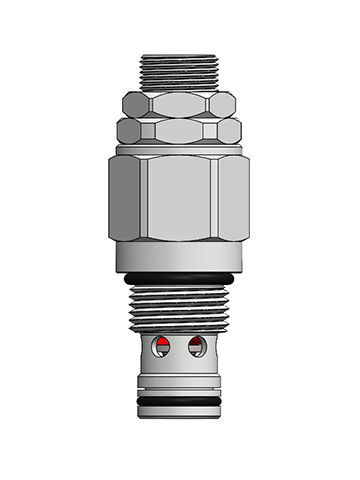

紧凑型减压阀 HRV09-P0

螺纹液压标准

螺纹插装、高压型、直动型、座阀式溢流阀，导向型，作为压力限制装置用于要求快速响应、低滞后的液压回路。 工作原理 常态下从①到② 封闭，直到①处压力超过设定压力值，克服弹簧力使主阀芯离开阀座，油液从①流向②。 该阀适用于低泄漏, 对负载变化快速响应的液压回路。 *注：油口②的压力以1:1比率直接加于阀的设定压。该型号阀通过选用“C”型双档全密封（当②处受背压时）可以用作交叉溢流阀。 特点 快速、平滑响应压力变化。 调节杆确保弹簧不会被压并。 结构紧凑。 调节装置不会旋出阀体。 工业通用插件孔。 阀芯和阀套硬质处理，耐用。 独特的座阀设计，提高压力稳定性。 过滤：最大公称值10um（NAS 8），ISO4406 19/17/14 介质：粘度介于7.4～420 cSt（50-2000 ssu）矿物油或是润滑作用的合成油 安装：没有限制 插孔：VC09-2 插孔刀具型号：T/H09-2-RC-T-G（粗加工），T/H09-2-FM-T-G（精加工） 密封组件型号：SK09-2N-B
