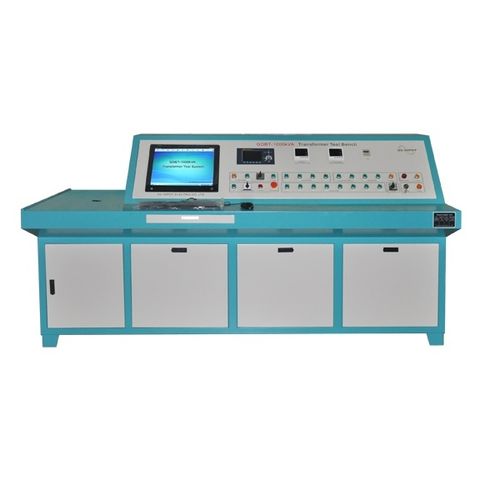

电动试验台 GDBT-1000kVA

手动变压器

GDBT-1000kVA变压器测试台 检验对象。 22.9kV单相变压器和特种变压器。 负载电压和电流。交流0-650V/78A，交流0-1200V/29A，交流0-2400V/14.6A。 被测变压器的阻抗在7%以内，高压侧为23kV、11kV、6kV，低压侧为0.05kV-2.4kV。低压侧为0.05kV-2.4kV。 本试验台可进行以下试验 1.空载试验包括空载损耗、空载电流与额定电流的百分比。 2.负载测试包括负载损耗、阻抗电压百分比、温度自动转换和30%以下或全电流以上的负载损耗测试。 3.感应电压测试。 特点 1.手动记录测试数据并保存在数据库中。 2.空载试验数据可通过波形和额定电压自动修正。 3.负载试验的数据可以通过温度（75℃、100℃、120℃、145℃）和额定电流进行修正。 4.在空载测试中，可以监测低压侧电压。 5.在负载测试中，可以监控高压侧电流。 6.所有测试功能和测试过程都可以通过前面板的按钮进行选择和控制。 7.所有测试结果均按GB1094、IEC60076或ANSI C57的要求进行修正。 8.测试过程可以通过PC软件进行。 9.所有数据都可以存储和打印。 10.具有零保护、过电流保护和过电压保护功能。 11.CT/PT范围自动切换。 12.测试台将对整个环路进行全面控制，并监控测量。 13.安全报警系统
