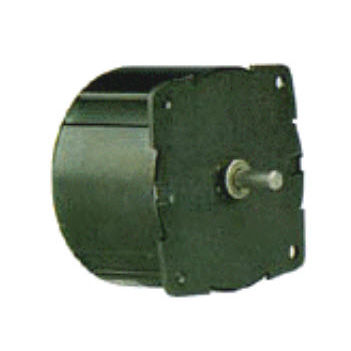

永磁直流步进电机RAS、RBS直接驱动规格。
步距角:7.5° & 15°。
位置精度。最大+/-5%
相数:4相双联。4相双联
绝缘等级。A级(105℃)
导线。6根引线(约12英寸[304.8毫米])。
操作环境温度:-10°C至+40°C(约)。
轴轴承:-可选择套筒或球轴承。
注:典型数据如有变更,恕不另行通知
附加信息。
RAS和RBS步进电机专为结合更大的扭矩和更小的尺寸而设计,满足了许多工业和仪器的要求。标准的7.5°和15°步进电机在4-5 p/s时的额定扭矩为23盎司英寸[162.4 mN-m]。高扭矩型号的额定扭矩为29盎司英寸[204.8 mN-m]。
双套筒轴承是标准配置,也可指定使用球轴承。也可提供双头轴。
注:
1.标准的RAS和RBS直接驱动电机具有4相双线圈(6根导线)和单极运行。
---
