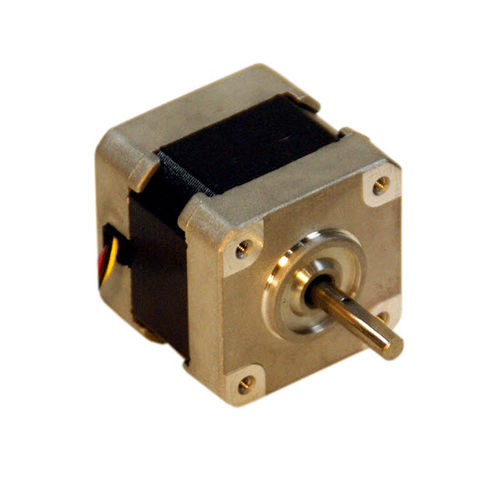

直流电机 H17ET series混合式步进12VNEMA 17
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 直流
- 类型
- 混合式步进
- 电压
- 12V
- 构造
- NEMA 17, 紧凑型
- 极数
- 单极, 2极
- 应用
- 工业
- 功率
7.2 W, 7.68 W, 9.6 W
(0.01 hp, 0.01 hp, 0.013 hp)- 扭矩
0.12 Nm, 0.14 Nm, 0.2 Nm
(0.0885 ft.lb, 0.1033 ft.lb, 0.1475 ft.lb)
产品介绍
H17ET混合型步进机规格:
安装法兰：NEMA 17
步距角:1.8度
每转步数:200步
位置精度:最大+5%。
相位数：4（单极）*。
温升：最高70°C
绝缘电阻:100M欧姆，500VDC，1分钟。
介电强度：500VAC 1分钟。
保温等级：B级
引线数量：6根 *
导线：UL3265 AWG#26
操作环境温度：-10°C ~ +50°C。
径向跳动：0.03毫米，最大0.4公斤的负荷。
轴向游隙:0.08毫米，最大0.5公斤的负荷。
联系Hurst了解其他引线或相位配置。
单极性驱动器
电机相绕组电流只在一个方向上切换（通常是对地）。
- 简单的低成本驱动电路
- 需要中心分接头绕组
- 低输出扭矩
- 6和8导电机
双极驱动
- 电机相绕组电流双向切换。
- 成本较高的驱动电路
- 更高的输出扭矩
- 约1.4 X单极驱动力。
- 4、6和8引线电机
- 8引线电机与双极驱动一起使用时，效率更高。
---
