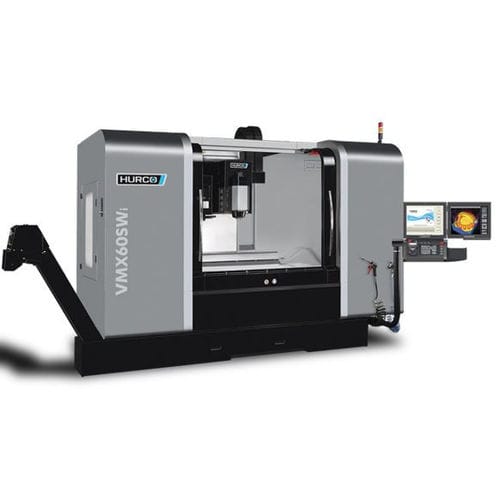

5轴CNC加工中心 VMX 60SWi立式SK4040工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- SK40
- 工具数量
- 40工具, 60工具
- X轴
1,524 mm
(60 in)- Y轴
660 mm
(25.98 in)- Z轴
610 mm
(24.02 in)- 转速
12,000 rpm, 16,000 rpm
(75,398 rad.min-1, 100,531 rad.min-1)- 输出功率
36.5 kW
(49.63 hp)- X轴进给速度
32 m/min
- Y轴进给速度
32 m/min
- Z轴进给速度
24 m/min
- 最大台面负荷
2,000 kg
(4,409 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
9,900 kg
(21,825.76 lb)- 整体长度
5,606 mm
(220.7 in)- 整体宽度
3,930 mm
(154.7 in)- 总高度
3,378 mm
(133 in)
产品介绍
配有旋转头和光学旋转 A 轴或 C 轴的大行程
工作台
主轴头 - 工作台（毫米） - 102 - 711
工作台工作面宽 x 深（毫米）- 1.680 x 660
T 型槽（DIN 650）- 6 x 18 x 100
行程
B 轴 (°) - +/- 90
主轴
主轴功率（千瓦） - 36,5
主轴最大扭矩 (Nm) - 120
进给速度
快速移动 B 轴 (rpm) - 90
轴推力 X/Y/Z (kN) - 22,7 / 22,7 / 35,3
自动换刀装置
刀具最大直径（毫米） - 75
刀具最大长度（毫米） - 250
更多详情
冷却液箱容积（升） - 848
刮板式排屑器 - 标准
---
