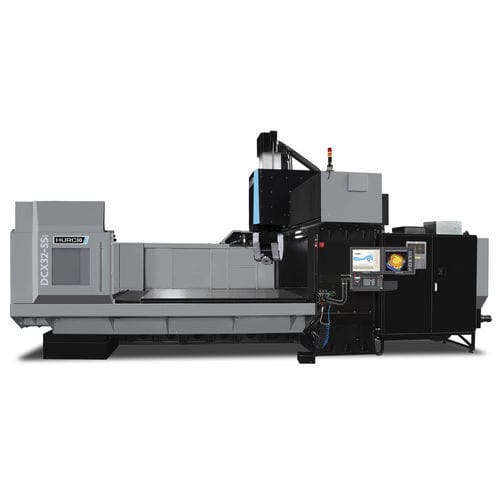

5轴CNC加工中心 DCX 32-5 Si
卧式龙门式双柱式

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 5轴
卧式／立式: 卧式
结构: 龙门式, 双柱式
主轴头: HSK-63-A
工具数量: 40工具, 60工具
X轴: 3,200 mm
(125.98 in)
Y轴: 2,100 mm
(82.68 in)
Z轴: 900 mm
(35.43 in)
转速: 18,000 rpm
(113,097 rad.min-1)
输出功率: 63 kW
(85.66 hp)
X轴进给速度: 15,000 mm/min
(10 in/s)
Y轴进给速度: 15,000 mm/min
(10 in/s)
Z轴进给速度: 10,000 mm/min
(7 in/s)
最大台面负荷: 11,000 kg
(24,251 lb)
工具重量(最大): 7 kg
(15.4 lb)
总重量: 37,700 kg
(83,114.27 lb)
整体长度: 9,982 mm
(393 in)
整体宽度: 6,815 mm
(268.3 in)
总高度: 5,250 mm
(206.7 in)

产品介绍

旅行 B 轴 (°) - +100 / -110 C 轴 (°) - ±360 工作台主轴头 - 工作台（毫米） - 66 - 966 工作台工作面宽 x 深（毫米）- 3000 x 1700 T 形槽（DIN 650）- 7 x 22 H8 x 220 主轴主轴最大扭矩 (Nm) - 106 进给速度快速移动 B-/ C 轴（转/分）- 120 / 80 轴推力 X/Y/Z (kN) - 61 / 41,5 / 40,6 自动换刀装置刀具最大直径（毫米） - 76 刀具最大长度（毫米） - 300 更多详情冷却液箱容积（升） - 1.470 刮板式排屑器 - 标准排屑螺旋 - 标准

---

此为机器翻译文本。 (查看英文原文)
