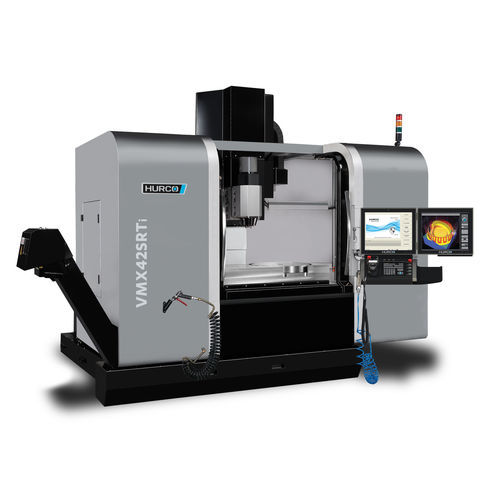

5轴CNC加工中心 VMX 42SRTi立式旋转台SK40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 主轴头
- SK40
- 工具数量
- 40工具
- X轴
1,067 mm
(42.01 in)- Y轴
610 mm
(24.02 in)- Z轴
610 mm
(24.02 in)- 转速
12,000 rpm, 16,000 rpm
(75,398 rad.min-1, 100,531 rad.min-1)- 输出功率
36.5 kW
(49.63 hp)- X轴进给速度
38 m/min
- Y轴进给速度
38 m/min
- Z轴进给速度
32 m/min
- 最大台面负荷
500 kg, 1,360 kg
(1,102 lb, 2,998 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
8,400 kg
(18,518.83 lb)- 整体长度
4,954 mm
(195 in)- 整体宽度
3,767 mm
(148.3 in)- 总高度
3,187 mm
(125.5 in)
产品介绍
专为高混料生产设计的旋转头/旋转机
工作台
主轴头 - 工作台（毫米） - 9 - 619
工作面/旋转直径（毫米）- 1.270 x 610 / 600
T 型槽（DIN 650）- 5 x 18 x 100
行程
B 轴 (°) - +/- 90
C 轴 (°) - 360
主轴
主轴最大扭矩 (Nm) - 118
进给速度
快速移动 B-/ C 轴（转/分） - 50 / 100
自动换刀装置
刀具最大直径（毫米） - 75
刀具最大长度（毫米） - 250
更多详情
冷却液箱容积（升） - 314
刮板式排屑器 - 标准
---
