边缘式密封 TDT series
PUR管件压缩

边缘式密封
边缘式密封
边缘式密封
添加到我的收藏夹
添加到产品对比表


产品规格型号

材料
PUR
应用
管件, 压缩, 油, 用于建筑工程, 用于边缘, 瓶子
液体
用于空气
其他特性
紧凑型
温度极限

最多: 100 °C
(212 °F)

最少: -35 °C
(-31 °F)

压力限制

360 bar
(5,221.4 psi)

直径

最多: 2,000 mm
(78.74 in)

最少: 39 mm
(1.535 in)

外径

42 mm
(1.654 in)

肖氏A级硬度

40 unit

速度

1 m/s
(3.3 ft/s)

产品介绍

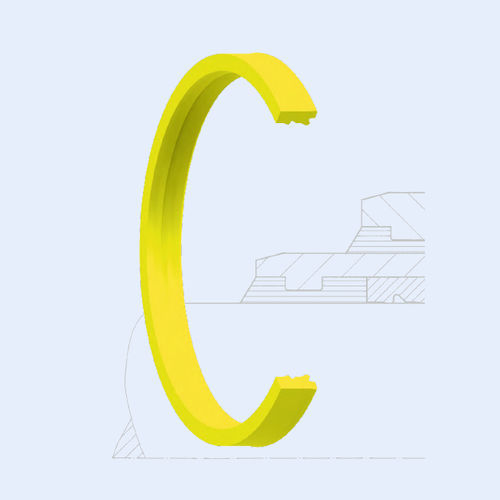

洪格尔TDT型串联密封设计用于 用于伸缩式油缸。它可以使用 矿物油或压缩空气。 TDT密封圈是用PUR材料制造的,内部有两个 在内部有两个密封唇。在安装之前,这些嘴唇 突出于密封圈的名义直径。 安装后,密封圈被压缩,迫使唇部紧贴在伸缩油缸上。 嘴唇紧贴在伸缩式气缸上,因此 在零压力下提供密封功能。 在压力增加和密封圈压缩的情况下。 密封圈唇部被压在伸缩式油缸上。 级。第二唇的密封边缘产生了一个环形空腔。 形成一个环形空腔,任何通过第一唇的渗漏油都被收集在其中。 的渗油被收集起来。渗出的油被密封边缘挡在后面 渗油被密封边缘挡住,从而使新出现的伸缩油缸级保持干燥。 油缸阶段保持干燥。在回程过程中,收集的油被强制送回油缸。 收集的油被强制送回气缸。 当与Ra 0.1 - 0.3的表面处理相结合时 μm的表面光洁度时,可实现最低的摩擦水平 达到最低的摩擦水平,并具有高效的密封性和较长的使用寿命。 寿命。当与HUNGER FI型轴承一起使用时,一个简单而紧凑的结构可以用于所有的伸缩装置。 当与HUNGER FI型轴承一起使用时,所有的伸缩式气缸平台都可以采用简单而紧凑的结构。 缸级。

---
