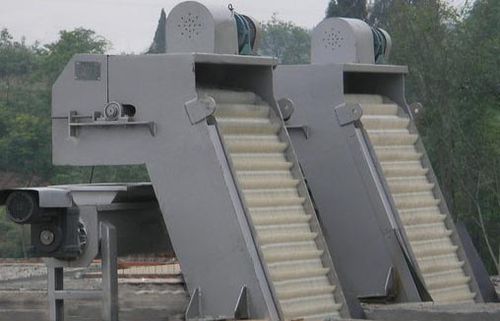

旋转分离器 GSHZ series

用于固体工艺流程网格

机械格栅 GSHZ系列回转式机械格栅除污机，为链条传动耙齿回转式机械格栅除污机，适用于污水和雨水泵站及污水处理厂，拦截和去除污水中较大杂质、漂浮物和悬浮物，减轻后续工序负荷。 此机器由机架，驱动机构，传动机构，固定栅条，往复移动式栅条，耙齿和电控箱组成。在电机减速器的带动下，经链轮传动，驱动耙齿链进行回转运动。当耙齿运转到设备上部时，由于导轮和弯轨的导向，使耙齿之间产生相对运动。大部分固体物质靠重力落下，将污物逐阶推至污物卸料口，实现自动卸渣，另一部分依靠转刷轴的反向运动，可以把粘在回转式格栅除污机上的杂物洗刷干净。 栅条间隙范围 1 ~ 6mm。 GSHZ回转式机械格栅的产品特点： 1.结构紧凑，整机性能好，通水面积大，运行稳定可靠，安装维护方便。 2.操作简单，清污效果好，效率高，使用寿命长。 3.维修方便，栅体水下部分无固定螺丝。 4.格栅回转循环、捞渣、除污工作实现全自动控制。 5.配置一套控制箱（户内），电气元件采用国内外名牌产品，可预留PLC接口，实现远程监控。 6.具有自动、点动、急停、切断等控制功能，便利运行和维护保养。 7.具有机械、电气双重过载保护装置，安全可靠。 A.机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。 B.电气保护：在电气设计中设有过流保护，保证在设备出现故障后能有效地保护电机不被烧坏。 8.链条及小转轮均采用不锈钢材质；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。 9.驱动装置设有保护罩，既满足室外安装的需求，又便于检查和维修。 10.链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障。 11.当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。 12.设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。 13.设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其他部件损坏，也只要在工作平台更换损坏的耙齿和零件，无须水下检修，不影响过水流量。
