干式烟气脱硫系统

沼气

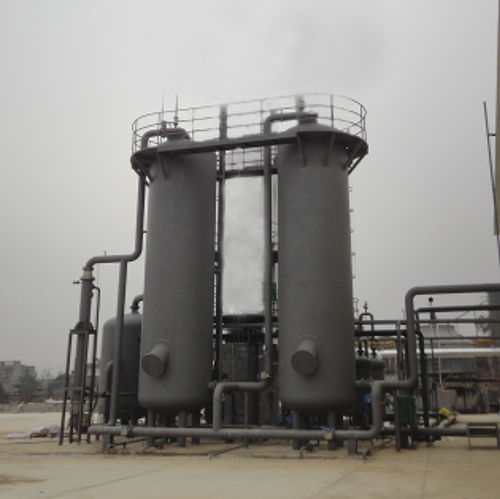

干式脱硫塔 干法脱硫是一种简易、高效、相对低成本的脱硫方式，一般适合用于沼气量小，硫化氢浓度低的沼气脱硫。干法脱硫基本原理是以O2使H2S 氧化成硫或硫氧化物的一种方法，也可称为干式氧化法。干法设备的构成是，在一个容器内放入填料，填料层有活性炭、氧化铁等。气体以低流速从一端经过容器内填料层，硫化氢（H2S）氧化成硫或硫氧化物后，余留在填料层中，净化后气体从容器另一端排出。 干式脱硫主要包括主体钢结构、脱硫剂填料、观察窗、压力表、温度表等组件。脱硫塔通常设计为一用一备，交替使用，即一个脱硫，一个再生。含有硫化氢(H2S)的沼气进入脱硫塔底部，在穿过脱硫填料层到达顶端的过程中，H2S与脱硫剂发生以下的化学反应： 干法脱硫 第一步: Fe2O3•H2O + 3 H2S = Fe2S3 + 4 H2O （脱硫） 第二步: Fe2S3 + 3/2 O2 + 3 H2O = Fe2O3•H2O + 2 H2O + 3 S（再生） 含有硫化氢的沼气首先与底部入口处荷载相对高的脱硫剂反应，反应器上部是负载低的脱硫剂层，通过设计良好的沼气空速和线速，干式脱硫能到达良好的精脱硫效果。 在沼气进入干式脱硫塔之前，应设置有冷凝水罐或沼气颗粒过滤器。该装置可以消除沼气中夹杂的颗粒杂志，并使得沼气在进入脱硫前含有一定湿度。 当观察到脱硫剂变色，或系统压力损失过大时，应交替使用另一个脱硫塔。当前的脱硫塔在沼气放空后，进行自然通风，对脱硫剂进行再生。当再生效果不佳时，应从塔体底部将废弃的脱硫剂排除，在底部排放废弃填料的同时，相同体积的新鲜脱硫填料加入反应器中。
