- HUMMEL/胡默尔

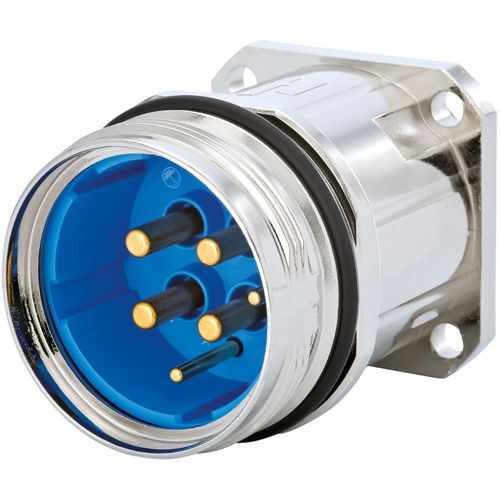

板材连接器 7.740.023.000供电DIN环形
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 供电
- 尺寸
- DIN
- 形状
- 环形
- 连接类型
- 压接式, 插入式, 法兰, 螺钉闭锁式
- 尺寸
- M40
- 用电规格
- 功率, 6极
- 材质
- 镍制, 锌承压模压
- 应用产品
- 用于外部螺纹加工, 板材
- 防护等级
- IP67, IP69K
- 主电流
28 A, 55 A
- 电压
300 V, 600 V
- 温度
最少: -40 °C
(-40 °F)最多: 125 °C
(257 °F)
产品介绍
M40 电源板连接器
外壳材料 - 锌压铸件
外壳表面材料 - 镍
插件 - 针
安装类型 - 正面墙
版本 - 用于插销
外螺纹插入侧 - M40 x 1,5
锁定类型 - 螺钉
屏蔽 - 无屏蔽
密封类型 - O 形圈
密封件/O 形环材料 - FKM (FPM)、NBR
面板孔 - Ø 32 + 0,1 mm
法兰 - 40 x 40 毫米
孔距 - 30 毫米
孔直径 - 4 x Ø 4,5 mm
长度 (L) - 51 毫米
保护等级 - 3
连接特性 - 压接
极图片 - 2 + 3 + PE
接触插片颜色 - 蓝色
绝缘体材料 - PBT
信号触点数量 - 2
电源触点数量 - 3
PE 触点数量 - 1
信号触点直径 - 2 mm
电源触点直径 - 3.6 mm
信号端子横截面 - 0.14 - 1.5 mm²
端子横截面功率 - 2.5 - 16 mm²
压接范围 - 0.14 - 16 mm²
---
