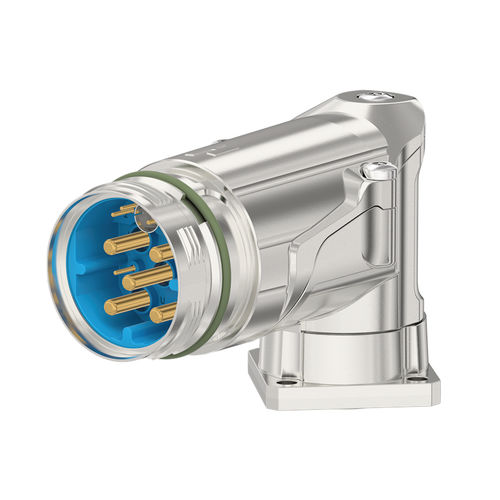

混合连接器 7.749.06 series直角环形压接式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 混合
- 形状
- 直角, 环形
- 连接类型
- 压接式, 插入式, 法兰
- 尺寸
- M40
- 用电规格
- 绝缘
- 材质
- 锌承压模压
- 应用产品
- 用于盒子, 电缆, 用于外部螺纹加工, 板材
- 防护等级
- IP67, IP69K
- 主电流
最多: 55 A
最少: 1.2 A
- 电压
最多: 600 V
最少: 30 V
- 温度
最多: 125 °C
(257 °F)最少: -40 °C
(-40 °F)
产品介绍
外壳类型 - 面板角度
外壳材料 - 锌压铸件
外壳材料表面 - 蓝色钝化
插销
版本 - 直角，TWILOCK-S
外螺纹插入端 - M40 x 1,5
TWILOCK 螺纹 - M40 x 1,5
屏蔽 - 无屏蔽
密封类型 - O 形圈
密封件/O 形环材料 - FKM (FPM)、
丁腈橡胶
可旋转 - 330 °
面板孔 - Ø 32 + 0,1 mm
法兰 - 40 x 40 毫米
孔距 - 30 毫米
孔直径 - 4 x Ø 4,5 mm
长度 (L) - 103 毫米
内六角扳手/六角扳手 - T20
扳手尺寸 (SW1/SW2) - / 毫米
保护等级 - 3
防护等级 - IP 67,IP 69 K
连接特性 - 压接
极数 - 13
电线杆图片 - 2 + 6 + 4 + PE
以太网插件颜色 - 白色
触点插件颜色 - 蓝色
绝缘体材料 - PBT
以太网插件材料 - PA 6
数据触点数量 - 2
信号触点数量 - 6
---
