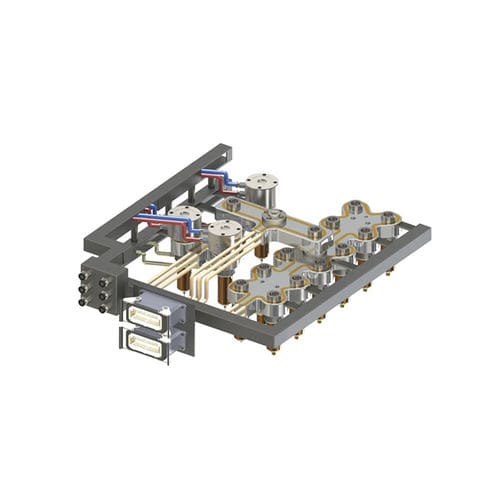

多通道阀组

塑料喷嘴式

1.-引入喷嘴（片 5）到其在模具中的外壳。 2.-高度测量 A 并检查所有喷嘴具有相同的测量 (+-0.02) 3.-检查喷嘴的底部. 脚趾必须稍微隐藏尺寸 B (见膨胀喷嘴) 4.-放置中心 (部分 7). 当我们把相机（第 2 部分）。 中心（项目 7）应避免移动相机，但不能阻止相机（压电 2）位于喷嘴表面（第 5 部分）。 5.-放置居中（第 7 部分）。 当我们把歧管, (第 2 部分). 中心（项目 7）应避免移动相机，但不能阻止相机（压电 2）位于喷嘴表面（第 5 部分）。 6.-油漆喷嘴的顶部并放置歧管 (第 2 部分). 7.-一旦所有步骤都正确, 继续用螺丝固定歧管 (第 2 部分). 8.-与歧管（第 2 部分）固定，我们将测量从 C 块到顶板的高度，以获得停止的准确测量（第 1 部分）。 盖子（项目 1）的长度必须高于 C 获得的 0.15 毫米。为了确认正确的断裂，我们将设置盖子（第 1 部分）和油漆。 关闭顶板，删除并重新验证油漆品牌的一致性。 9.-如果一切正确, 拧紧模板并连接接线. 必要的措施，用于制造一个腔室 * 模具板点（A）（B）（C）（D）（E） * 喷嘴中心（L）之间的尺寸，取决于注射点的数量。 * 注射类型，以确定脚趾的形状。 （直接到部分），（投），（混合）。 * 要注射的件的重量和注射的材料类型。
