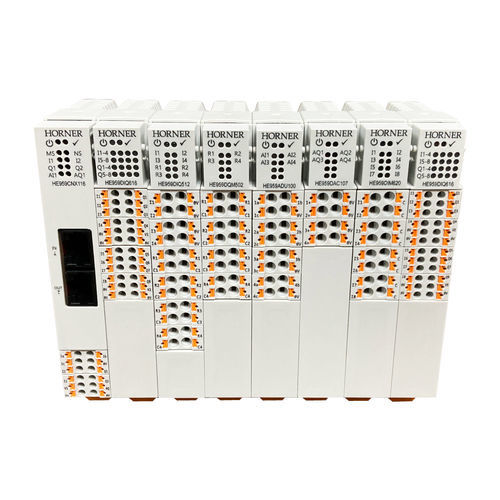

模块化输入/输出系统 OCS I/O

数字模拟CAN

OCS-I/O是OCS的模块化I/O系统，在CNX116基础上提供了一个现场总线网络（CsCAN）。它是一个灵活的I/O系统，可以作为本地扩展I/O或作为分布在数百米之外的远程I/O。 CNX116底座包含网络连接和少量的附加I/O。进一步的I/O可以从一系列附加模块中添加，允许每个基地有7个模块，每个网络有16个基地。 现场总线网络 - CsCAN 本地扩展I/O或远程I/O，最远可达500米 每个基地扩展到8个模块，每个网络扩展到16个基地 标准的螺丝型端子；可选弹簧夹式 底座和模块描述。 HE959CNX116 - OCS-I/O CsCAN底座。2个灵活（数字或12位模拟）输入，2个数字输出，1个通用16位模拟输入，1个模拟输出。每个基地最多有7个模块 HE959ADU100 - OCS-I/O 4个通用模拟模块。16位分辨率，可逐通道选择0-20mA、4-20mA、0-10V、PT100/PT1000热电阻或J/K/T/E/N/R/S/B型热电偶 HE959DAC107 - OCS-I/O 4个模拟输出模块。12位分辨率，可逐通道选择0-20mA、4-20mA或0-10V HE959DIM620 - OCS-I/O 8个数字交流输入模块。90-240VAC，每个模块有1个共用 HE959DIQ512 - OCS-I/O 4个数字直流输入，4个继电器输出模块。每个输入可选择正/负逻辑。每个继电器最高可达3A，最高可达120VAC HE959DIQ616 - OCS-I/O 8个数字直流输入，8个数字输出模块。12-24VDC，输入为正/负逻辑，输出为正逻辑 HE959DQM502 - OCS-I/O 4个继电器输出模块。每个继电器最高8A交流或5A直流电流，最高240VAC
