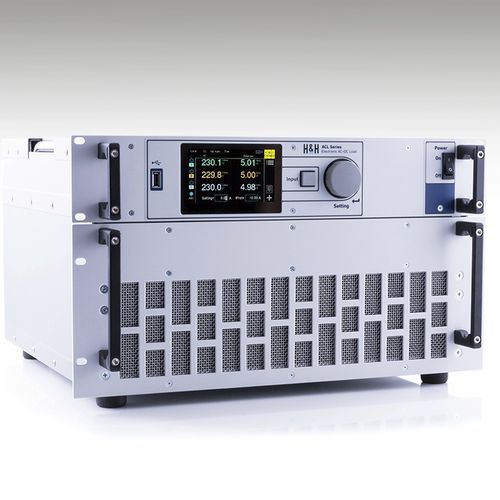

大功率电子负载 ACL series

AC/DCRS-232CAN

说明 ACL 系列负载适用于高达 1000 Hz 的直流和交流电压。 有单相模型以及三相负载，分别将 3 个通道或相位组合在一个外壳中。 以太网、USB、RS-232、CAN、I/O 接口和用于主从操作的系统总线作为标准内置，GPIB 接口可用作选项。 编程是在 SCPI 中完成的。 工作模式 ACL 系列负载具有恒流、恒定电阻、恒定功率和恒定电压模式（CC、CR、CP、CV 模式）。 在 AC 操作中，设定的波形被施加到负载电流上，与输入电压无关。 在电阻模式下，电流电平和波形取决于输入电压的电平和波形。 在电源和电压模式下，电源或电压由软件通过调节输入电流来控制。 输入模式，同步 输入模式定义了电子负载在输入时期望的电压类型： •DC：直接电压 •AC：在指定频率范围内交替电压，输入电压，线路/电源电压，外部信号 保护，监控 •可调过流保护 • 过热保护 • 过温保护 • 过压指示 • 欠压指示 I/O 端口（选项 ACL06）可 选 I/O 端口的所有输入和输出均与负载输入电流隔离。 控制输入可通过 2... 24 V 信号操作： • CC 模式下 0... 5 V 或 0... 10 V 模拟负载设置 • 操作模式选择 • 输入模式（交流、DC） • 同步源（输入、线路、外部） • 负载激活 • 控制源选择（实习生、外部） • 触发输入
