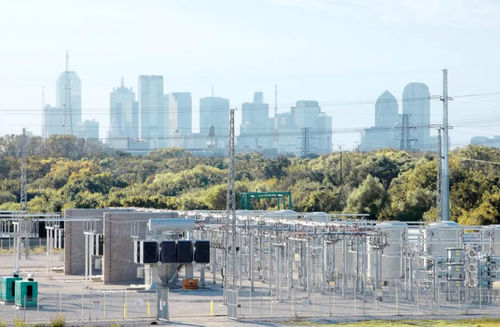

静态无功补偿器

谐波带谐波过滤器

静止补偿器 (SVC) 是可以快速、可靠地控制线电压的设备 SVC 通常会在正常稳态和应急条件下将电压调节和控制到所需的设定点，从而在系统突发事件（例如网络短路、线路和发电机断开连接）后提供快速响应的动态无功功率。此外，SVC 还可以提高输电能力，减少损失，缓解有功功率振荡，并防止负载损失时产生过电压。 SVC 经过自定义，可满足每位客户的特定需求。SVC 由多个固定或开关支路组成，其中至少一个支路包含晶闸管，支路的组合可根据要求进行大量变化。SVC 通常包含以下至少两个给定项目的组合（例如 TCR/FC 或 TCR/TSC/FC）： • 晶闸管控制电抗器 (TCR) • 晶闸管投切电容器 (TSC) • 谐波滤波器 (FC) SVC 的最常见拓扑是：TCR/FC 或 TCR/TSC/FC。使用具有 TSC 分支的拓扑的主要优势是能够减少损耗（通过减小滤波器尺寸）。日立能源的 SVC 控制系统可用于控制新的或现有的外部分流器组。
