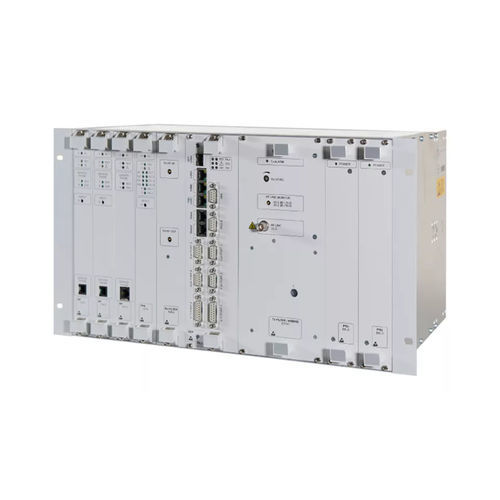

紧凑型可编程控制器 ETL600 R4

集成式

通用的电力线载波系统ETL600 R4 (ETL600)是一个先进的电力线载波解决方案用于通过高压输电线路传输语音信号，数据和保护命令。由于它的通用的硬件和软件架构，ETL600使得在传统的模拟和先进的数字载波设备之间的抉择显得过时和没有意义。 使用相同的硬件，对于数字或模拟工作方式的选择，用户只需要在现场进行几次鼠标点击就可实现。除了友好的人机界面结合应用的灵活性和前所未有的数据传输速率，ETL600同样保证对传统旧环境无条件的兼容性并且很好的集成到现代的数字通信基础设施中去。 • 为电网的正常运行和保护提供经济可靠的通信解决方案 • 节约成本，模拟和数字载波系统的硬件和备品备件可通用 • 灵活的结构便于传统和现代操作环境的综合 • 保护信号的可靠传输 • 通过灵活的带宽选择可有效地利用频率资源 • 可为在宽带系统中传输的重要业务提供备用通道 • 输出功率提高: 50 Watts 和 100 Watts up to 1 MHz • 更紧凑的构架设计: 新单机架50 Watts版本 (6U) • 增强型LAN网络性能: 4个LAN端口 (3线口, 1光口), 支持VLAN和最新网络安全措施 • 为所有机架配置单电源或冗余电源 • 数字传送压缩语音通道：降低延迟和串联工作下不变的话音质量 (同一变电站多达4向) 主要特点 • 由于采用通用型结构，同样的设备既可工作于数字方式也可工作于模拟方式。 • 高传输带宽设备采用SSB（单边带）和网格编码的多载波数字调制（OFDM)方式，无需改变硬件 • 高频载波的频率扩展到1000kHz • 采用一次频率变换和直接数字频率合成技术。 • 用于传统的话音复用其他信号的工作方式时，最多可安排3个模拟（APLC)通道 • 数字式高速宽带通道，用户可以设置数据传输速率和带宽 • 最多能内置2套保护接口设备，每套可传输4个独立的命令信号, 采用自适应信号评估技术，确保最短的远方保护信号传输时间 • 特别工作模式：2kHz频段可用于单用途的远方保护。 • 4套可编程短时延的窄带MODEM,最高数据速率可达9600bit/s • 可内置高速MODEM，最高用户数据速率可达256kbit/s • 采用动态速率自适应（DSA）技术，达到最大的数据流量和最大的可用率 • 16路数字压缩语音通道 • 采用自适应TDM-复接器（10个数字通道和16个压缩语音通道） • 采用串行数据和以太网/IP接口 • 便于操作和维护的用户图示化界面（GUI) • 网元管理系统，能通过嵌入式公务通道（EOC）对PLC全网进行监测和参数设置 • SNMP告警为通讯网络管理系统服务
