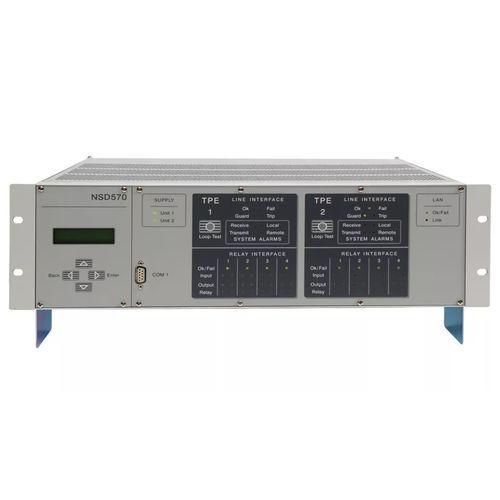

网络同步设备 NSD570

只有借助全面保护和控制功能以确保电力系统的可靠运行，才能实现安全和不中断的电力供应。随着电力系统的复杂性和额定值的增加，对保护装置和系统的需求也在增加，这些需求必须保护系统免受损害并保持电力系统的稳定性。 与通信链路相结合的保护设备提供了最佳方法，可以对高压输电线路、变压器、电抗器和其他重要电气设备进行选择性故障隔离。为了防止电力系统发生故障和损害，远方保护系统能够在最短的时间内传输命令信号，从而选择性地断开故障部分。 NSD570 通过一组完整的线路接口，在任何类型的通信介质上实现快速、可靠和安全的保护命令传输。 NSD570 支持 IEC 61850 以及传统触点型接口，从而允许在传统变电站和启用 IEC 61850 的变电站之间交换 GOOSE 报文。 易于访问和管理 基于浏览器的人机界面 (HMI) 可轻松配置、操作和监视系统。HMI 应用程序和小型 Web 服务器（HMI570 用户界面）可快速安装在您的 PC 上。使用 HMI570 一目了然的菜单可在最短的时间内设置和操作系统。 以最适合您的方式访问 NSD570，例如通过内联网、万维网、本地 PC 或集成 LCD 前面板显示器进行访问。 可通过前方的串行端口或后方的可选 LAN 端口直接从 PC 访问设备。 如果通过以太网端口对设备进行本地访问，或通过内联网/互联网进行远程访问，可以使用可选的管理接口。它支持 SNMP 和 VLAN ID 以及优先级设置。为保护这种管理访问，提供了增强的加密/身份验证功能和用户活动日志记录。可以设置多个单独的帐户，为注册用户分配不同的访问权限。 在变电站中，可以将多个 NSD570 连接到本地站级总线 (RS-485)。与内联网/互联网的连接由单个管理接口提供。在此类网络中，所有 NSD570 都可以使用唯一的设备地址访问。对设备的连接（无论是本地还是远程）始终通过具有三级密码识别（管理员、修改或查看访问权限）的用户登录方式进行保护。 一个变电站中的本地告警轮询和多个变电站中整个 NSD570 网络的告警轮询是 HMI570 的标准功能，因此不需要额外的网络管理系统 (NMS)。例如，所有可访问的 NSD570 单元的告警可由一个控制中心的一个 HMI570 轮询，并可在单个屏幕上显示。 当然，集成的 SNMP 代理还可以为更高级别的 NMS 程序提供告警和设备信息。
