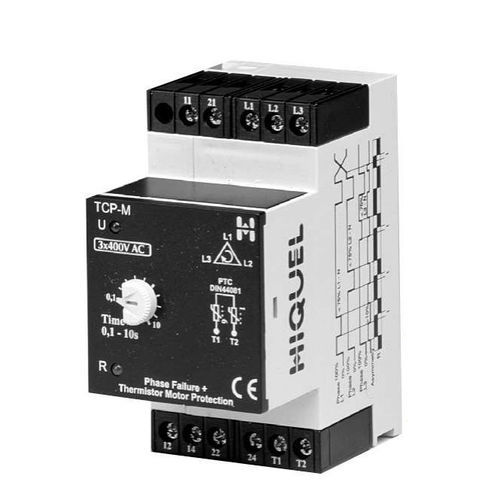

相位顺序监控继电器 TCPM

温度2NO/NF三相

- 检测有再生电压存在的相位故障 - 最多可串联6个PTC传感器 - 固定的不对称性警报 >10% - 不需要中性线连接 - 可调节的反应定时器0.1 - 10s - 电源、继电器和反应定时器的LED指示灯 TCP-M监控相序、断相和相位不对称，并与PTC传感器一起使用，为电机和其他设备提供过温保护。当相序正确，所有相位都被检测到，并且输入端T1-T2上的PTC传感器的电阻在正确范围内时，输出继电器就会通电。当一个相位丢失（>Vn x 0.75），或检测到不对称性不平衡>10%，或PTC传感器的电阻超过触发阈值（3100欧姆）时，反应时间开始。 在时间结束时，输出继电器停止供电。时间可在0.1s和10s之间调节，用于消除短时瞬变，否则会造成干扰性跳闸。当L1、L2和L3相恢复到正确的范围，并且传感器的电阻低于复位阈值（1650欧姆）时，继电器再次通电。 即使在故障相上存在再生电压，控制继电器也会检测到相位故障（根据要求不检测）。
