自吸式抽水装置* PS-150

固定式工业

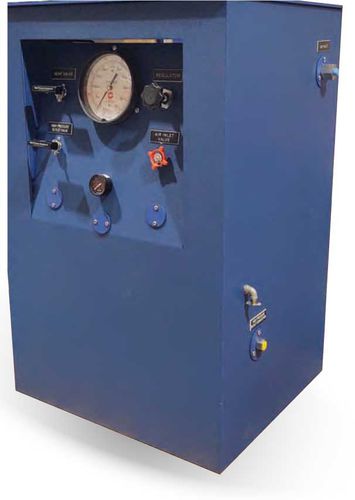

PS-150型泵送系统是通过一个气动液压泵和一个增压器来产生高达150,000 psi的液压。10比1比例的增压器在第73页有详细说明。这个系统是完整的，只需要连接一个大约80磅/平方英寸的气源就可以操作。 钢制控制台宽26英寸，深24英寸，高40英寸，包括手动阀、空气调节器、过滤器和润滑器、空气表、高压表、储气罐、油过滤器、泵（0-16000 psi）、相关高压管和配件。 0-20,000 psi的压力表与增压器的低压侧相连，其比例为10比1。因此，增压器高压侧的压力是通过压力表读数乘以10来确定的。必须为增压器填料的摩擦力留出一个小的变化。 在阀门 "A "和 "B "关闭的情况下，气动液压泵将系统加压至16,000 psi，增压器活塞会自动定位到其行程的低压端。在阀门 "A "和 "C "关闭的情况下，阀门 "B "被打开，使泵对增压器的低压端加压。这样，增压器高压端的流体就以10比1的比例被加压。如果增压机在达到所需压力之前就达到了其冲程的终点，增压机可以被回收。增压器的输出量约为每个冲程1.2立方英寸。
