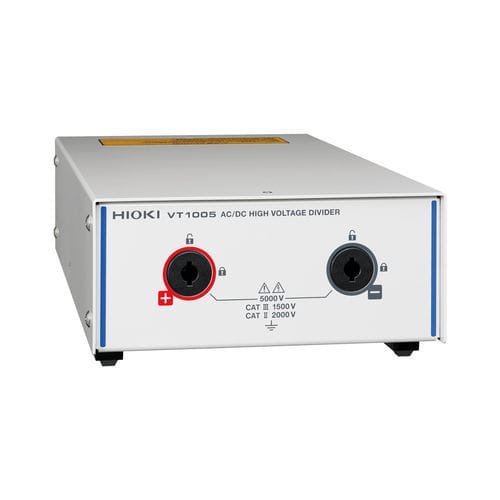

电压分装机 VT1005

高电压

安全地测量高达5000V的高电压 检测0.1%量级的效率改进效果 用于铁路和电力系统应用的逆变器转换高压电力。为了测量这种转换的效率，有必要测量1000V及以上的电压。VT1005可以分割高达5000V的电压，并将其输出到功率分析仪。为了高精度地测量高效变频器的效率，你需要能够准确地测量从直流到高频的功率。由于其出色的频率平坦性，VT1005可以在从基波到开关频率成分的频率上进行精确测量。 主要特点 最大。输入5000V (*1) 2000 V CAT II 1500 V CAT III 测量精度。 ±0.08% (DC) ±0.04% (50/60 Hz) ±0.17% (50 kHz) 频率平整度。 ±0.1% 振幅带 200 kHz Typ. ±0.1° 相位带 500 kHz 典型值 (*2) 测量带。 直流至4MHz（-3dB） 抗噪性。 CMRR 80 dB 典型值 (100 kHz) 差分输入法
