直流电流源 CT686 series

交流

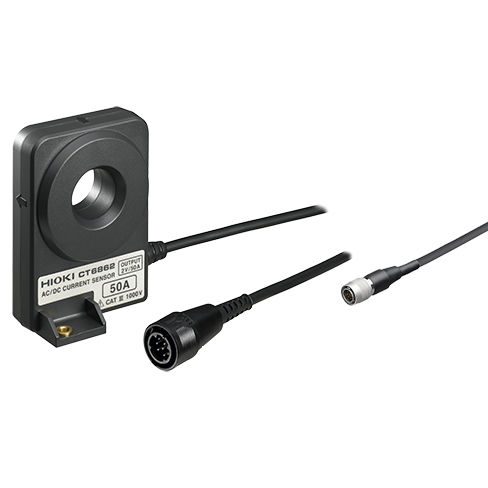

AC/DC 电流传感器 CT6862-05 提供宽广的工作温度范围和高精度的电流测量。 概述 Hioki通过式AC/DC电流传感器是同类产品中最好的设备，可用于功率计、内存高通和高性能示波器。CT6862是一个DC到1MHz/50A的传感器，非常适合采集来自开关电源、逆变器、电源调节器等的电流信号。 CAT III 1000 V 主要特点 - 超高精度，振幅精度±0.05%，相位精度±0.2°。 - 宽频带DC至1MHz的卓越频率特性。 - 在电动汽车和混合动力汽车领域的应用。 - 宽广的工作温度范围(-30℃至85℃)，适合汽车应用。 - 适用于评估太阳能发电和燃料电池，以测量电池的充放电和逆变器的二次侧。 - 用于观察示波器或记忆高通的波形（与传感器单元一起使用）。 基本规格(精度保证1年，调后精度保证1年) 额定电流 - 50 A AC/DC 最大允许输入 - 100 A rms (需要降额) 频率特性 - 振幅。直流至1兆赫 相位。直流电至300千赫 振幅和相位精度 - DC ±0.05 % rdg. ±0.01 % f.s. (相位：未定义) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位：±0.2°) 定义为1 MHz 输出电压-2 V/额定电流值 (与传感器单元一起输出电压，与输入电阻为1MΩ以上的设备一起使用) 对地最大额定电压 - AC/DC 1000 V (50/60 Hz, CAT III ) 核心直径--φ24毫米（0.94英寸）。
