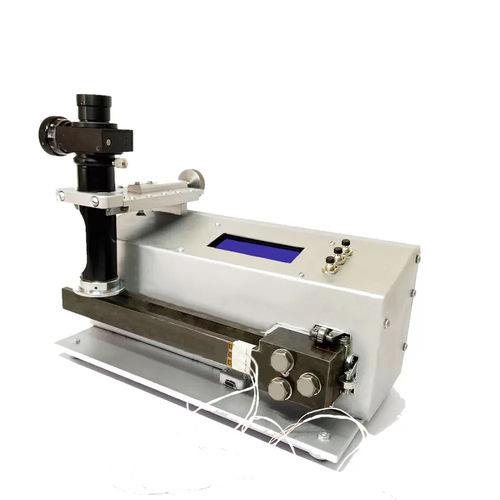

加工校准器 TFGD-4001

紧凑型手动

TFGD-4001 用于对各类应变计进行动态校准，这些应变计可直接在全尺寸物体上对燃气轮机和涡轮喷气发动机部件进行测试。它可用于校准各种台架测试（静态、动态）的应变计。另一个可能的应用是确定来自应变计（连接在半桥或全桥电路中）的电信号在测试对象机械量中的转换系数。 TFGD-4001 采用矩形金属外壳，外形紧凑。 音叉杆振幅的测量是通过带线性肢的外置光学目镜目视进行的。 音叉的安装位置非常明确，因此无需手动调整目镜焦距。 TFGD-4001 前面板内侧有一个用于连接应变计的 12 通道扁平弹簧连接器。此外，还有一个专门用于放置导线线圈的口袋，以避免在操作过程中导线线圈松开而产生干扰。前面板外部设有测试设备连接器、固定振幅开关和电源开关。电源线和接地端子位于后面板。 交货套件包括 1 个或多个（取决于订单）音叉，由 AISI 4340 级钢制成，用 3 个 M8 螺栓固定。每个音叉都附有等级证书。在制造过程中，通过对音叉两半的厚度选择和精确抛光，可实现振荡频率识别。 音叉特性 - 音叉底座张力 0.5 - 10 kg/mm2 - 测量变形精度 ±10 ppm 相对应变
