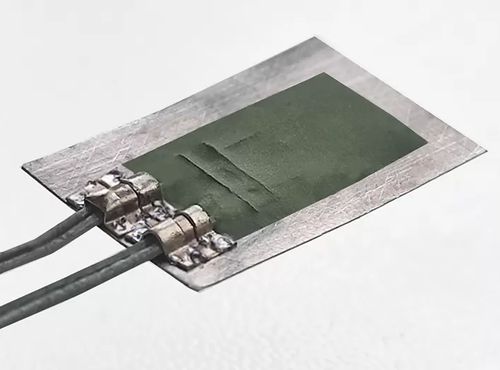

可焊接应变仪 WTN series

动态

可焊接高温应变计专用于测量机械设备在 -269...+900°C 温度范围内动态载荷作用下的细节变形。 这些应变计适用于因表面处理复杂（抛光、脱脂等）或因测试对象尺寸较大（无法进行水泥固化的热处理）而无法与陶瓷水泥粘接的地方。 从结构上看，WTN 系列应变计是 STN 系列线应变计的一种，用陶瓷水泥安装在一小块薄金属箔上，并用有机硅清漆保护。 应变计的敏感栅由直径为 20...30 微米的镍铬丝制成。 背衬材料是一种抗氧化、抗腐蚀的镍铬超级合金。选择这种材料是为了与敏感栅的热膨胀系数相匹配。 敏感栅使用高温陶瓷水泥安装在背板上，可在 900°C 下长期工作。陶瓷水泥还可作为背板和栅格之间的绝缘层。水泥层使用有机硅清漆防潮。 引线采用硅编织护套中的双芯铬铝电缆。芯线直径一般为 0.3 毫米，但也可根据需要更换。引线的典型长度为 100 毫米。
