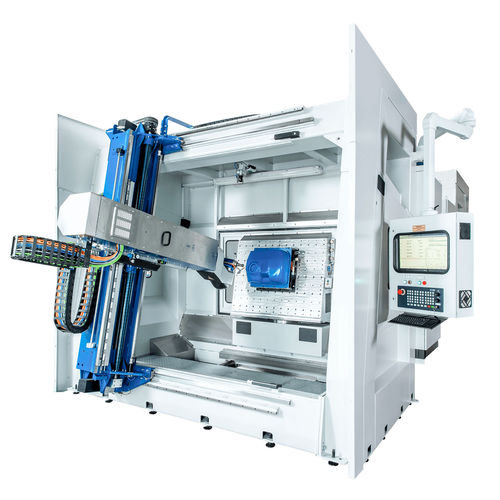

复合材料数控铣床 G-DT-F (12-10) SB5轴卧式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 结构
- 旋转台, 倾斜台面式
- 加工材料
- 用于复合材料
- 相关功能
- 钻孔
- 应用
- 用于航空工业, 用于汽车工业, 用于航空工程, 用于模具工业, 用于塑料加工业, 用于模型制作, CAD/CAM, 用于型材, 用于PVC门窗型材
- 其他特性
- 高速, 紧凑型, 高性能, 精准, 高精度, 高效率, HSC, 大功率, 气动夹固, 中等尺寸, 可自动更换工具
- X轴
最少: 1,800 mm
(70.87 in)最多: 3,900 mm
(153.54 in)- Y轴
最少: 1,600 mm
(62.99 in)最多: 2,400 mm
(94.49 in)- Z轴
815 mm
(32.09 in)- 转速
32,000 rpm
(201,062 rad.min-1)- 输出功率
9 kW
(12.24 hp)- 最大台面负荷
最少: 500 kg
(1,102 lb)最多: 1,000 kg
(2,205 lb)
产品介绍
小空间内的最大生产能力。 通过五轴技术，您可以完美、特别高效地对三维固体进行技术要求苛刻的工作。 这种生产精度在汽车供应、飞机和航空航天行业以及游艇制造和卫生配件行业中都是一个令人信服的论据。 垂直旋转式串联工作台实现最大生产能力。 由于尺寸减小，节省空间。 紧凑型五轴铣头，用于各种材料的高精度三维加工。 符合人体工程学的将工件从机器区域外部移除到正面装载台上，装载角度为 170°。 通过机器内部的光栅和芯片收集槽清洁机器时节省了时间。 全方位外壳（机舱、激光扫描仪）的安全概念提供防尘、芯片和噪音保护。
-最大旋转范围-C 455°
-最大旋转范围-362°
-2 台符合人体工程学的装载角度 170°
-每个工作台侧 1200 x 1000 毫米
-工作台旋转 ± 180°; 3.0 秒
-每侧最大负载重量 300 千克
-工作台精度 ± 0.12 毫
米-每个线性轴最大加速度 3,500
毫米/秒 ²
-最大速度在
Z 35,000 米/分钟-最大速度在 90°/分钟
-最大速度在
9,000°/分钟-
定位精度 ± 0.070 毫米-可重复
性 ± 0.050 毫米
-高频铣削主轴 DUO 经典 100，IMT
-工具支架 2 x HSK-C 40，最大 16 毫米-数控控制西门子西努梅里克 840D SL 操作或 NUM 弹性
-尺寸包括安全舱，适用范围：5,080 x 3,670 x 3,240 毫米（升 x 宽 x 小时）
-机器重量：6,500 公斤
---
