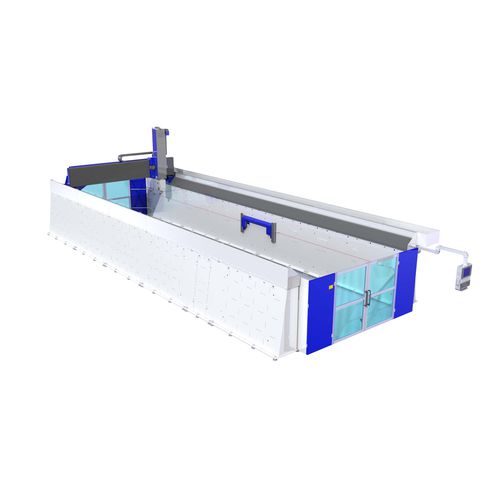

模型制作数控铣床 G-S-F(27-15)M5轴立式桥式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 桥式, 台面固定式
- 加工材料
- 用于铝, 用于PVC, 用于复合材料
- 相关功能
- 钻孔
- 应用
- 用于航空工业, 用于汽车工业, 用于航空工程, 用于模具工业, 用于模型制作, 用于塑料加工业, CAD/CAM, 用于型材, 用于PVC门窗型材, 用于重型加工
- 其他特性
- 高速, 紧凑型, 高性能, 精准, 高精度, 高效率, 高速, HSC, 大功率, 气动夹固, 可自动更换工具
- X轴
最少: 3,500 mm
(137.8 in)最多: 13,800 mm
(543.31 in)- Y轴
最少: 2,300 mm
(90.55 in)最多: 4,300 mm
(169.29 in)- Z轴
最少: 1,210 mm
(47.64 in)最多: 1,910 mm
(75.2 in)- 转速
最少: 24,000 rpm
(150,796 rad.min-1)最多: 29,000 rpm
(182,212 rad.min-1)- 输出功率
最少: 18 kW
(24.47 hp)最多: 21 kW
(28.55 hp)- 最大台面负荷
5,000 kg
(11,023 lb)
产品介绍
高动态性能适用于重型模型和模具制造应用以及塑料加工。带直接测量系统的 5 轴铣头，可实现完美的三维加工。 夹紧两个旋转轴，用于去除重物料。 由于相互调整的组件，具有最高的动态性能。 用户特定的加工周期。 激光校准线性轴。 高效、高精度铣削。 即使非常快速的移动，也能出色的轮廓精度。 高精度加工、短定位和启动时间、高进给率和完美的表面光洁度，无需进一步加工产品，实现高生产率和盈利能力。 易于操作，简单的菜单导航与西门子西纳梅里克 840D/SL 操作。 低维护组件和相互适应的机械和电子设备，低维护成本优秀的设计：坚固的焊接结构，刚性，耐扭转和低磨损。 门座运行在预张力、低磨损的直线导轨上，带循环滚子轴承，在加工过程中实现最大刚性。 真空网格工作台。
-旋转轴 C 最大 540°
-旋转轴 A ± 110°
-线性轴 X/Y/Z 高达 48/60/30 米/分钟
-旋转轴 A/C 高达 9,000°/14,400°/分钟
-定位精度高达 ± 0.030 毫米
-可重复性高达 ± 0.025 毫米
-高频铣削主轴 13-18 千瓦连续运行（S1），16-21千瓦（S6）
-旋转速度 24,000-26,000 转/分钟
-刀架 HSK 40 E/HSK 50 F /HSK 63 F
-刀盘防尘，刀具长度可达 260 毫米 10/20/30/... 根据机器的尺寸
-机械重量 12,000-30,000 千克
---
