单次工序中完成正反向台阶孔锪孔和成型孔锪孔 - 可以间歇加工
自动进行正向和反向平面和成型锪孔,无需翻转工件
极为坚固的系统,同样适用于难以进行切削加工的材料
适用的最小孔直径为 6.0 mm
最大锪孔直径为 49.0 mm

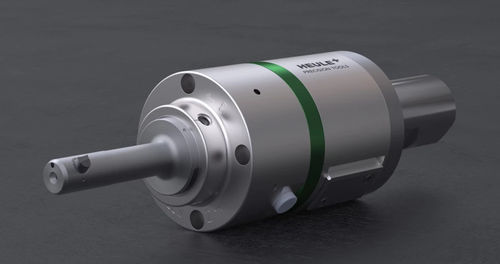

成型锪孔刀具 SOLO 有两种型号。SOLO 适合以高切削速度进行材料加工,而 SOLO2 适合以低切削速度进行加工。
结构
HEULE 凭借 SOLO 和 SOLO2 提供了极为坚固的锪孔刀具系统。简单的结构设计、详细的机械加工过程确保了最高的过程可靠性和最低的维护成本。从外部看,两个系统几乎没有区别。但机械结构是不同的。
控制单元和刀柄在两种型号中都是标准的。刀片壳、控制杆以及刀片是根据客户特定要求进行设计的。在防污、防冷却液的控制单元中安装了两个离心力配重。可手动更换的硬金属刀片具有特定的切削刃几何形状和涂层。
加工过程描述
锪孔刀具 SOLO 没有扭矩支承并且无需调整机床,因此可快速使用。从与之前钻孔加工相同的一侧进行锪孔加工。通过激活转速所形成的离心力可手动更换切削刃。
在主轴停止时,集成式离心力配重位于控制单元的中心。借助激活转速接通主轴时,离心力配重会向外移动至挡块处。在主轴停止时,复位弹簧会将离心力配重拉回到起始位置。一个传动装置会将这个径向运动转换成旋转运动并将其传递到控制杆上。控制杆中的一个偏心销钉会啮合到刀片上的凹槽中。一旦控制杆转动,以可活动的方式支承在刀片壳中的刀片就会径向收回或伸出。刀片的伸出和收回是突然进行的,没有延时。
