在标准品类中可以找到适用于孔直径范围 Ø5.0 mm 至 Ø11.5 mm 的刀具。提供两种规格,钻孔深度分别为孔直径的 1 倍和 2 倍。钻头按 0.1 mm 的增量值进行分级。SNAP5 系列为倒角刀。最低规格为 Ø5.5 x 90°(增量值为 0.5 mm),分为可正反切削以及仅反向切削两种设计。倒角能力和倒角角度在刀片上以几何方式定义,只能通过使用特定几何形状的刀片来更改。
结构

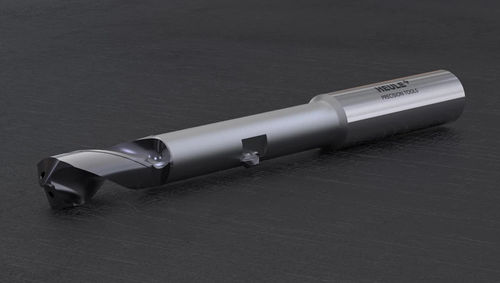

VEX 复合刀具拥有可拧下的螺旋钻头以及集成在刀体中的刀片,刀片采用 SNAP 技术,用于正向和反向倒角。钻头和刀片均由带涂层的硬质合金制成,更换非常简单。倒角刀被处于弹簧压力下的控制销以可活动的方式保持在刀体中。
加工过程描述
使用 VEX 时,只需一道工序即可完成钻孔的加工,甚至还能在两个孔边缘上设置一个倒角。该过程在无需翻转工件和更换刀片的情况下完成。
高性能螺旋钻头确保了钻孔加工的顺利进行。完成钻孔后,用集成式 SNAP 倒角系统进行正面以及背面的倒角加工。刀片在工作进给中生成所需倒角。一旦达到定义的倒角能力,刀片就会径向收回到刀体中。在到达孔出口时,通过弹簧加载的控制销将刀片置于起始位置,由此在反面生成倒角。
