数控加工机去毛边工具 COFA-X
金属用于横向冲孔用于金属

数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
数控加工机去毛边工具
添加到我的收藏夹
添加到产品对比表


产品规格型号

运行模式
用于数控加工机
材料
金属
技术参数
用于横向冲孔, 用于金属

产品介绍

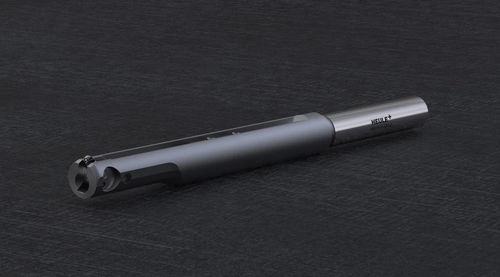

每个 COFA-X 都是针对个性化应用而设计。这种解决方案适用于主孔与交叉孔之间比例为 1:1 的钻孔。 另外,还适用于具有轴向错位的交叉孔。 COFA-X 适用于 5.0 mm 及以上的孔直径。 在所有情况下,我们都需要一个尽可能清楚的应用说明,以便提供一个完美匹配的解决方案。请尽可能准确地定义对于去毛刺刀具的需求和预期。 主孔直径(含公差) 交叉孔直径(含公差) 钻孔深度 材料 贯穿角度 偏心度 每年的产量 循环时间(实际/额定) 机床 当前解决方案 对于解决方案的特别要求 STEP 图纸 设计 刀具结构简单,基于 COFA 系统。刀体采用自由设计,刀片经过预紧,以便适应大的钻孔不平度。两个螺栓将可更换的弹簧保持在刀体中,防止丢失。 该弹簧在完成加工后会将刀片引导回起始位置。带涂层的硬金属刀片仅适用于正向加工或仅适用于工件背面的加工。 为了能够将 COFA-X 偏心引到钻孔中,刀体的这种自由性是必需的,因为无法通过预紧朝一个方向折起刀片。 加工过程描述 COFA-X 可去除具有较大不平度的内部钻孔细钩的毛刺。这种适用于交叉孔的机械去毛刺解决方案可在 CNC 模式下可靠使用,并且能够大大提高过程可靠性。 在使用中,例如用于反向钻孔去毛刺,需要将去毛刺刀具以偏心方式移动至待去毛刺的钻孔边缘的后面。为了去毛刺,它会移回到偏移值 0。然后在反向工作进给中进行去毛刺。加工钻孔边缘,不会产生二次毛刺。在交叉孔的去毛刺过程结束后,刀片转到刀体中,刀具从钻孔中快速移出。在此无需停止主轴。

PDF产品目录

该产品还没有PDF产品手册

查看HEULE的所有产品目录
