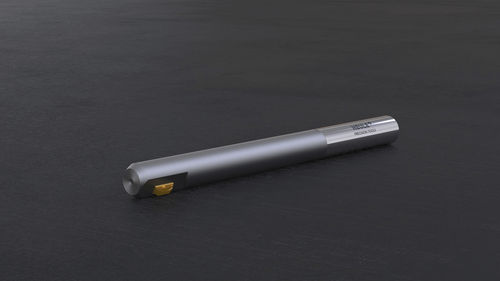

机床倒角工具 SNAP series

单次工序中完成正反面倒角 • 无需翻转工件或停止主轴 • 可在机床上手动更换硬质合金刀片 • 尤其适用于在 CNC 模式下进行大批量加工 • 标准品类刀具加工范围从最小孔直径为 2.0 mm 开始 • 从最小孔径 12.6 mm 到任意大孔径的刀座解决方案 该刀具品类包含适用于孔直径 2.0 mm 至 35.0 mm 的倒角刀具。借助刀座可以进行任意大的孔直径的倒角加工。根据刀片类型的不同，SNAP的倒角尺寸范围为 0.2 mm 至 1.5 mm。倒角大小由刀片确定，一个刀杆可以安装不同型号的刀片，由此获得不同大小的倒角。 结构 SNAP 刀具系列由尺寸各异的 3 个型号组构成。一个型号组是 SNAP 2-4，另一个是 SNAP 5-20 以及刀座刀具。大型倒角刀具为一体式设计，小型刀具由刀体和刀片壳构成。 简单的结构设计和完全机械化的加工过程确保了倒角功能的可靠性。 SNAP 倒角刀具的经过专门打磨的刀片分为两种设计 - 可正反切削或仅可反向切削。倒角刀被处于弹簧压力下的控制销以可活动的方式保持在刀体中。刀片的更换手动进行，无需额外的工具，因此可直接在机床中完成。 加工过程描述 在加工过程中，无需改变刀具旋转方向即可完成正反倒角。当倒角尺寸达到预设要求时，刀片会自动缩回刀体，正面倒角完成后，刀具可以快速通过工件，刀片侧面特殊设计的形状保证了刀片在过孔时不会对孔壁有破坏。 刀片本身有一个特别斜面，该部分与控制销能够紧 密地配合，以保证刀片在离开孔以后能够被控制销 推回到初始位置。反向攻进产生背面的倒角，而无 需停止主轴或者改变主轴的转速。在完成了背面倒角加工后，刀具能够以快速进给的方式回到起始位置。正反向去毛刺或倒角操作通过这种加工方式便能顺利地完成。
