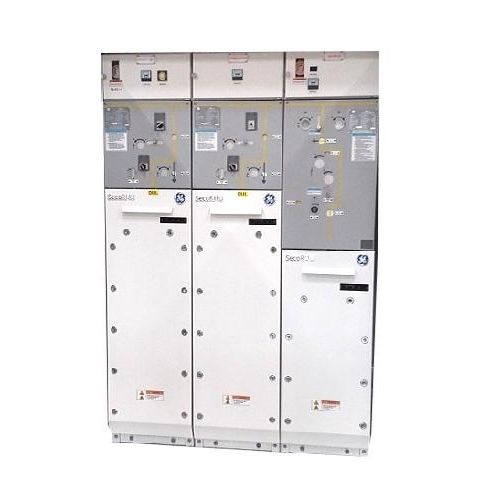

辅助开关柜 LXG-40.5

高压紧凑型在金属保护壳内

序号项目单位数值备注 CFV 1额定电压kV40.540.540.5 21min工频耐压（零表压）kV959595对地及相间118118118一次隔离断口间3雷电冲击耐压（零表压）kV200200200对地及相间220220220一次隔离断口间4额定频率Hz50 5额定电流A630主母线630630、1250 6额定短路开断电流kA 31.525 7额定短路关合电流（峰值）kA5 1、 SF6气体绝缘，负荷开关SF6开断，断路器真空开断; 　　2、 绝缘特性不受海拔、潮气、污秽的影响; 　　3、 模块化结构设计，主开关采用三工位开关—SF6负荷开关、三工位开关—真空断路器结构; 　　4、 零表压下满足全部电气性能，可正常使用; 　　5、 结构紧凑，方案灵活，组合便捷，占地面积小; 　　6、 激光焊接和氦气捡漏保证气箱的气密性和长期耐候性; 　　7、 硅橡胶插头连接，实现高压部件的插接和柜体的扩展; 　　8、 可配用智能遥控，监控单元和综合数字式继电器;
