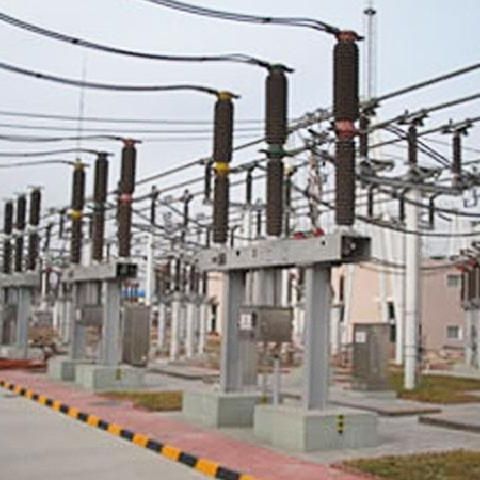

SF6气体绝缘断路器 LW35-72.5/126/145/252

3极

LW35-72.5/126型自能式SF6断路器是我公司自主开发研制的新一代高压断路器。产品经过严格的型式试验，完全符合GB1984及DL标准。该断路器在灭弧原理和结构上与传统的压气式六氟化硫断路器相比有了很大的改进。它充分利用电弧的热效应来提高压气缸中六氟化硫气体压力，使断路器开断短路电流时需要的操作功降低，从而可以采用全弹簧的操动机构。　　其产品结构主要是：断路器是由装在同一横梁 　　LW35-72.5/126型自能式SF6断路器是我公司自主开发研制的新一代高压断路器。产品经过严格的型式试验，完全符合GB1984及DL标准。该断路器在灭弧原理和结构上与传统的压气式六氟化硫断路器相比有了很大的改进。它充分利用电弧的热效应来提高压气缸中六氟化硫气体压力，使断路器开断短路电流时需要的操作功降低，从而可以采用全弹簧的操动机构。 　　其产品结构主要是：断路器是由装在同一横梁上的三个单极和一个弹簧机构组成，三极间为机械联动，相间传动方式为双拉杆式结构，减少了对灭弧室的冲击。断路器的接线板为“工”字型布置，使进出线布置方式十分灵活。该型断路器的设计合理，结构紧凑，技术性能已到国内先进水平，LW35-126型SF6断路器所配CT弹簧操动机构，与传统的液压机构相比无油气渗漏，为免维护运行产品。该型断路器是供电系统升级达标，建立无渗漏变电站的理想开关设备。
