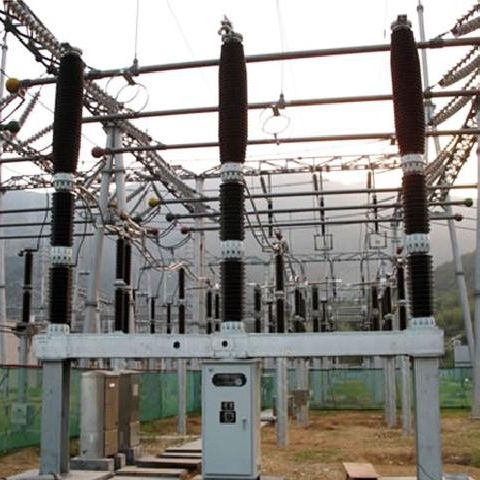

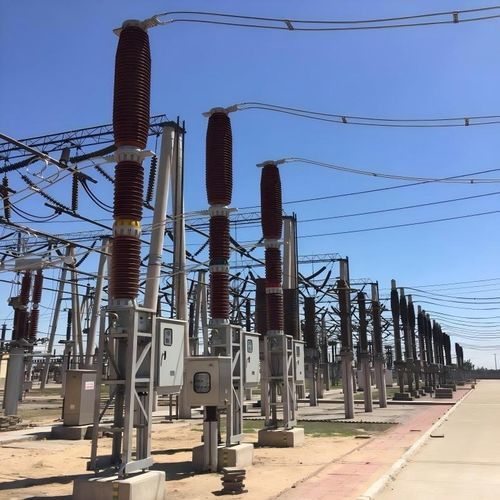

SF6气体绝缘断路器 LW35S-252
活槽3极用于电力分配

SF6气体绝缘断路器
SF6气体绝缘断路器
SF6气体绝缘断路器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
SF6气体绝缘, 活槽
用电规格
3极
应用
用于电力分配
主电流

3,150 A, 4,000 A

VAC

252 kV

产品介绍

LW35S-252型三相机械联动SF6断路器是我公司自主开发研制的新一代高压断路器。产品经过严格的型式试验,完全符合IEC56、GB1984及DL标准。  该断路器在灭弧原理和结构上与传统的压气式六氟化硫断路器相比有了很大的改进。它充分利用电弧的热效应来提高压气缸中六氟化硫气体压力,使断路器开断短路电流时需要的操作功降低,机械传动更为可靠,从而使断路器的机械特性更加稳定可靠。该型断  LW35S-252型三相机械联动SF6断路器是我公司自主开发研制的新一代高压断路器。产品经过严格的型式试验,完全符合IEC56、GB1984及DL标准。   该断路器在灭弧原理和结构上与传统的压气式六氟化硫断路器相比有了很大的改进。它充分利用电弧的热效应来提高压气缸中六氟化硫气体压力,使断路器开断短路电流时需要的操作功降低,机械传动更为可靠,从而使断路器的机械特性更加稳定可靠。该型断路器的设计合理,结构紧凑,技术性能已达到国际同类水平、国内先进水平,是传统的压气式六氟化硫断路器的更新换代产品,该产品的主要结构是由三个断路器本体放在一个横梁上,并由一台CYT液压机构通过双拉杆实现三相机械连动。   1.LW35S-252型SF6断路器为三相机械联动型产品,专为三相联动操作的场合设计,动作可靠、同期性好。   1.断路器具有最新的设计原理,结构简单,安装简便,可靠性高。   2.灭弧室利用自能式灭弧原理,采用小直径压气缸、变开距和双向气吹的结构。利用电弧的阻塞效应提高压气缸中   六氟化硫气体压力,从而熄灭电弧。   3.结构紧凑,机构与本体间联接简便,断路器的机械特性为设计结构所确定,现场调整环节少。   4.断路器的接线板为多种方式布置,使进出线布置方式十分灵活。   5.LW35S-252型SF6断路器所配CYT型操动机构,操作稳定可靠,储能效率高,适合各种环境状况。   6.LW35S-252型六氟化硫断路器的静密封系统采用双O型密封形式,动密封采用双X型密封形式,提高了断路器的密封性能。为方便用户观测,本体的SF6气体采用指针式密度继电器监视。
