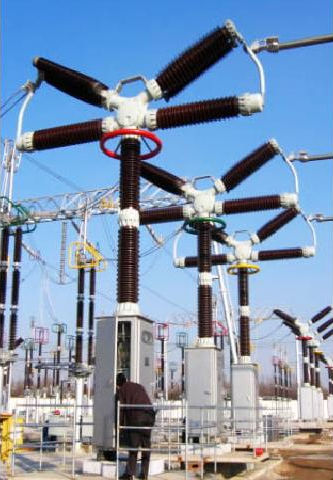

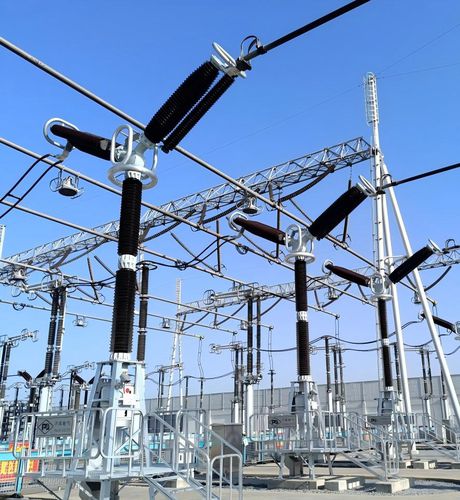

SF6气体绝缘断路器 LW10B-550

防止电流过载模块化

LW10B-550/CYT型SF6断路器本体为单柱双断口结构，根据系统的要求，有带合闸电阻和不带合闸电阻两种型式。液压操动机构采用集成块式结构，大大减少了液压元件之间的油管连接，达到了设备无渗漏运行的要求。该产品自投入电网运行以来，表现出了极其优异的综合性能。产品经过严格的型式试验，完全符合IEC56、GB1984及DL标准。 　　二、主要特点　　1.技术参数高该系列断路器具有优异 　　LW10B-550/CYT型SF6断路器本体为单柱双断口结构， 根据系统的要求，有带合闸电阻和不带合闸电阻两种型式。液压操动机构采用集成块式结构，大大减少了液压元件之间的油管连接，达到了设备无渗漏运行的要求。该产品自投入电网运行以来，表现出了极其优异的综合性能。产品经过严格的型式试验，完全符合IEC56、GB1984及DL标准。 　1.技术参数高 该系列断路器具有优异的开断能力和良好的绝缘性能，灭弧室的设计吸取了国内、外个型灭弧室的优点，通过优化设计使之具有优异的开断性能。LW10B-550/CYT型产品在意大利CESI一次性通过各种容量试验。 　　2. 操作系统采用模块式设计 该型液压机构阀系统采用集成块结构，控制阀体积小并放置在油箱中，既保持了液压机构动作快、特性稳定、低噪音、无磨损等高可靠的特点，又完全避免了机构的渗漏。 　　3.系列性、通用性强 在产品结构方面，断路器本体直接安装在机构箱顶部。本体灭弧室单元采用标准化设计，该系列产品另部件的通用性强。 　　4.二次元件可靠 接线端子采用魏得米勒或凤凰端子，中间继电器采用进口或合资公司产品，提高了断路器使用的可靠性;密度继电器采用指针式密度继电器，方便了用户对设备运行的监测。 　　5.自主知识产权，性能价格比优 本产品主要零部件均为我厂自行制造，加之完善的管理体系，在保证产品质量的基础上具有相对低的价格，该产品具有优异的性能价格比。 　　三、产品主要技术参数
