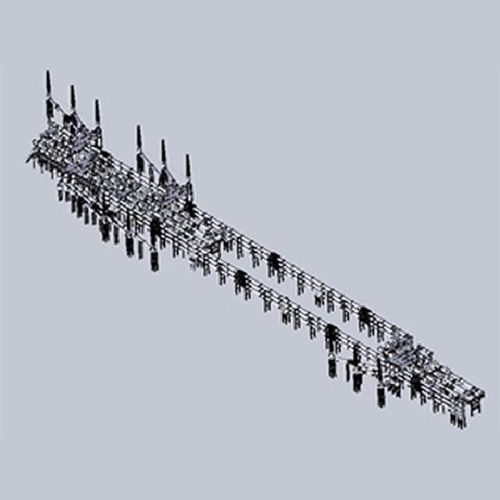

SF6气体绝缘开关柜 ZF27-550

高电压用于电网

一.产品概述　　　　ZF27-550型GIS是我公司自主研发的550kV等级的GIS，技术参数达到国际领先水平。用于500kV电力系统中，可实现对系统的控制、测量和保护。主要元件包括断路器、隔离开关、接地开关、快速接地开关、电流互感器、母线和进出线套管，套管的外绝缘为空气绝缘，其余元件均封闭在使用SF6气体作为灭弧和绝缘介质的接地壳体内。可以按照用户的要求组合成不同的接线方式。　　　　二.产品特点 　　ZF27-550型GIS是我公司自主研发的550kV等级的GIS，技术参数达到国际领先水平。用于500kV电力系统中，可实现对系统的控制、测量和保护。主要元件包括断路器、隔离开关、接地开关、快速接地开关、电流互感器、母线和进出线套管，套管的外绝缘为空气绝缘，其余元件均封闭在使用SF6 气体作为灭弧和绝缘介质的接地壳体内。可以按照用户的要求组合成不同的接线方式。 　　1.断路器灭弧室为单断口设计，结构简单合理，技术含量高。 　　2 .开断能力强、触头电寿命长、检修周期长。 　　3. 断路器单元在现场安装时不用打开气室，可直接充SF6气体，避免了灰尘和异物的侵入。 　　4. 新型液压操动机构几乎无外露管路，减少了漏油环节。 　　5. 液压操动机构操作油压由压力开关自动控制，可恒定保持在额定油压而不受环境温度影响，同时，机构内的安全阀可免除过压的危险。 　　6. 液压操动机构具有失压后重建压力时不慢分的功能。 　　7. 产品的合闸电阻可以根据用户的需要安装或拆除。
